1.27mm メスヘッダーコネクタ ストレート 10P

1.27mm メスヘッダーコネクタ ストレート 10P

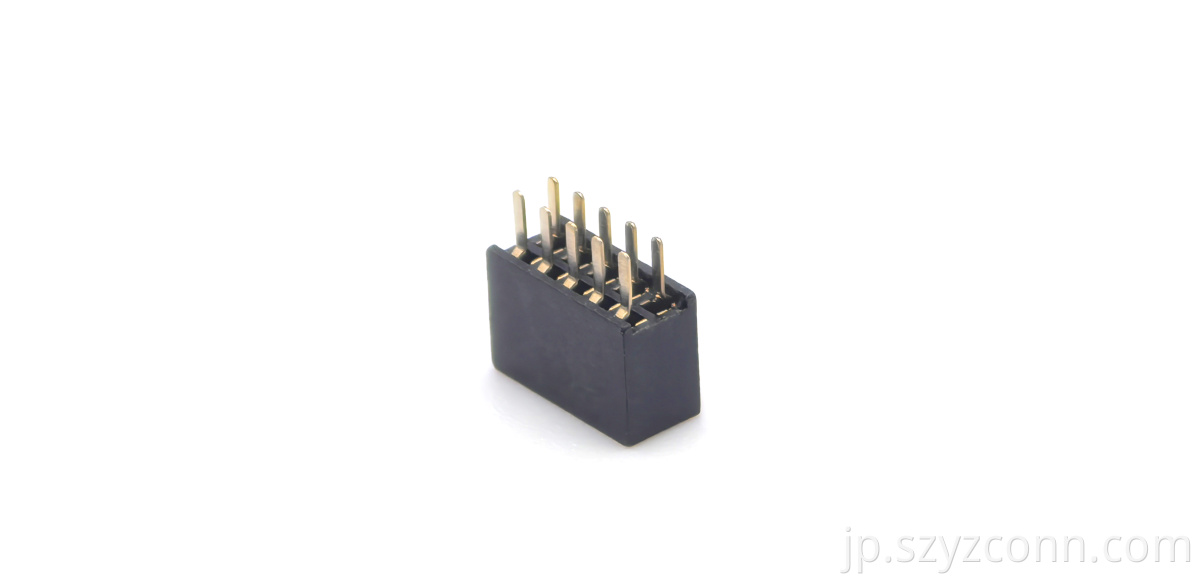

YZTECH 1.27mm メスヘッダコネクタ ストレート 10P は、スペースに制約のある現代の電子アセンブリ向けに設計された、コンパクトで堅牢な基板間インターフェース ソリューションを提供します。各 1.27 mm メス ヘッダー (w3.0mm) はチューブ包装で提供され、その後保護カートン ボックスに入れられ、安全な輸送と、大量エレクトロニクス製造で一般的に使用される自動ピック アンド プレース装置との互換性が保証されます。このパッケージング手法により、マテリアル ハンドリングおよび在庫管理中の静電気による損傷のリスクと部品の混合が最小限に抑えられます。カタログの 1.27 mm メス ヘッダーで見つけることができます。

DIN 相互接続規格に準拠して設計されたこのストレート 1.27 mm メス ヘッダ ストレート PC2.0 は、高さわずか 4.3 mm、幅 3.0 mm の薄型長方形絶縁体内に 1 列あたり 5 つのピンを備えた 2 列構成を特徴としています。U タイプのコンタクト構造により、対応するオス ピン ヘッダとの確実な嵌合が確保され、基板の面積が重要視される高密度 PCB レイアウトに特に適しています。

-45°C ～ +105°C の動作温度範囲を備えたこの 10p 1.27mm メス ヘッダー コネクタは、産業用制御システムで遭遇するさまざまな環境条件で確実に動作します。接点あたり 3A の定格電流は、信号伝送と低電力配電アプリケーションの両方をサポートし、最大定格電圧 1000V は、堅牢な電気絶縁を必要とする設計に十分なヘッドルームを提供します。この電子コネクタは、最大 220°C のはんだ付け温度で最大 10 秒間のスルーホール手動またはウェーブはんだ付け作業をサポートし、絶縁体の変形や接点の位置ずれのリスクなしに標準的な PCB アセンブリのワークフローに対応します。ストレート実装構成により PCB のレイアウトと挿入の自動化が簡素化され、長方形の本体形状により手動組み立てまたは機械配置中に視覚的に簡単に位置合わせが可能になります。
