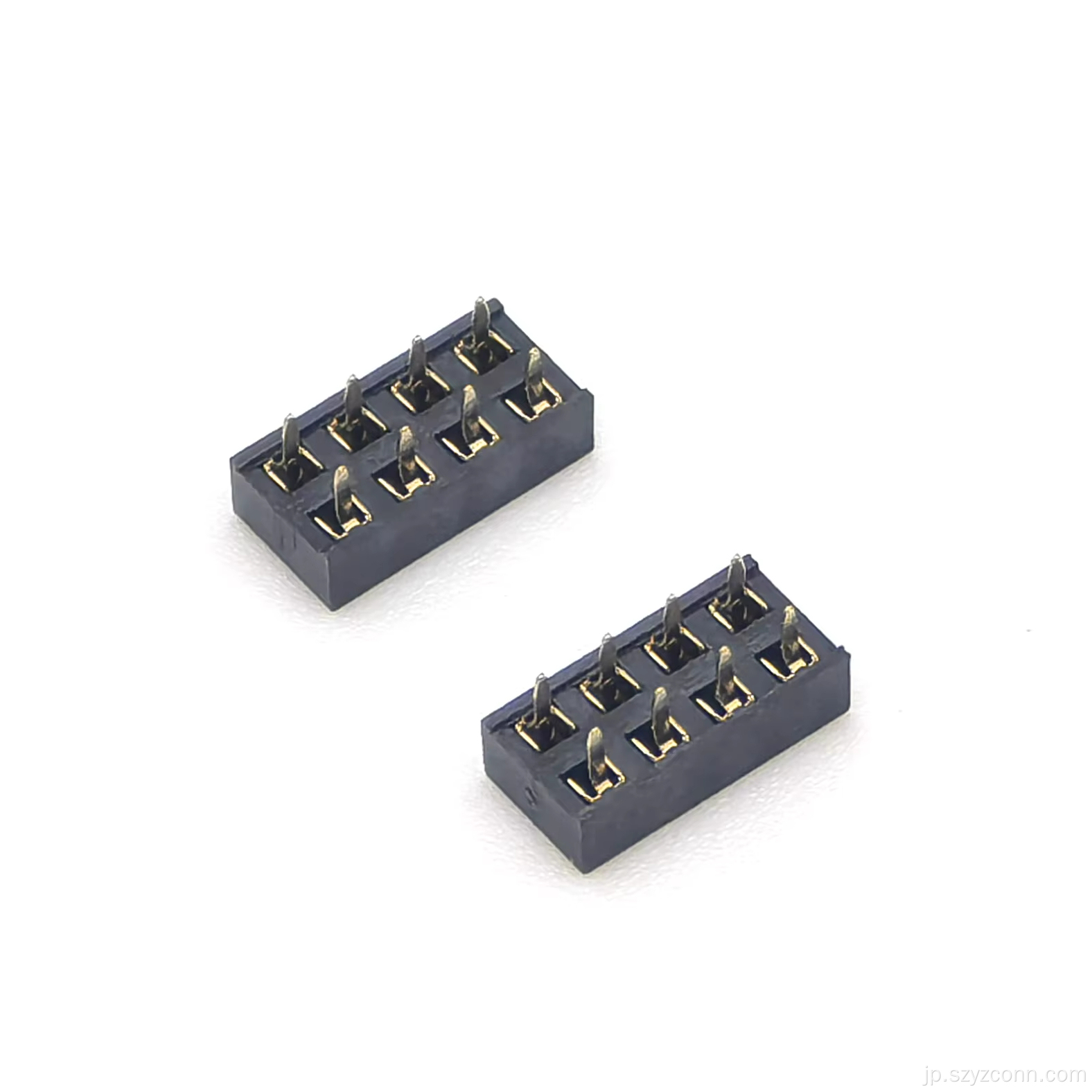

2.0mmピッチ メスヘッダコネクタ ストレート 8P

2.0mmピッチ メスヘッダコネクタ ストレート 8P
信頼性の高い基板対基板接続向けに設計された YZTECH 2.0mm ピッチ メス ヘッダー コネクタ ストレート 8Pは、ストレート挿入方向の 2 列 2x4P 構成を特徴としています。その長方形の省スペース プロファイルは、効率的な信号ルーティングが重要な高密度実装 PCB に適しています。DIN フォーム ファクタ規格に準拠して構築されたこの 2.0mm メス ヘッダー h2.2mm は、産業用制御ユニット、計装、オートメーション機器に使用されます。この2.0 mm ヘッダー メス U タイプは、カタログの 2.0 mm メス ヘッダーにあります。

ハウジングは高温 PA6T 材料で成形されており、優れた寸法安定性とフラックスや溶剤に対する耐性を備えています。-40 ℃ ～ +105 ℃の広い動作範囲で、熱応力下でも一貫して動作します。ストレートスルー ピン レイアウトにより自動組み立てが簡素化され、基板上での確実な機械的保持が保証されます。各コンタクトは真鍮から打ち抜かれ、低接触抵抗と腐食保護のために嵌合領域に半金/錫めっきで仕上げられ、信頼性の高いはんだ付けのために嵌合領域に金、終端領域に錫が施されています。接点あたり2Aおよび500Vで定格され、2.0mmのメス対メスヘッダーの黒色は中程度の電力と制御信号を安全に処理します。最高溶接温度は10秒間で260℃に達し、ハウジングの変形なしで鉛フリーリフローはんだ付けプロセスと互換性があります。

配電でもデータ伝送でも、デュアルワイプコンタクト設計により、安定した挿入力で繰り返しの差し込みサイクルが保証されます。 YZTECH メスヘッダーはチューブアンドボックスパッケージで納品され、ピックアンドプレース機または手動組み立て用に編成されて届きます。
