2.54mm メスヘッダーコネクタストレート 22P

最新の価格を取得する

お支払い方法の種類:	L/C,T/T,D/P,Paypal,others
インコタームズ:	Express Delivery
最小注文数:	1000 Piece/Pieces
輸送方法:	Ocean,Land,Air,Express
ポート:	Shenzhen

今連絡する

製品の説明

製品の属性

梱包と配送

製品の説明

製品の属性

モデル: 1102S.2*9P-H:8.5-U-F-04

ブランド: YZTECH

Origin: 中国

認証: ISO9001:2015

種: ヘッダーとPCBレセプタクル

パッケージ: チューブ

供給タイプ: 元のメーカー

原産地: 中国

ピンまたはソケット: ソケット

梱包と配送

販売単位	:	Piece/Pieces
パッケージ型式	:	チューブ&ボックス包装

The file is encrypted. Please fill in the following information to continue accessing it

製品の説明

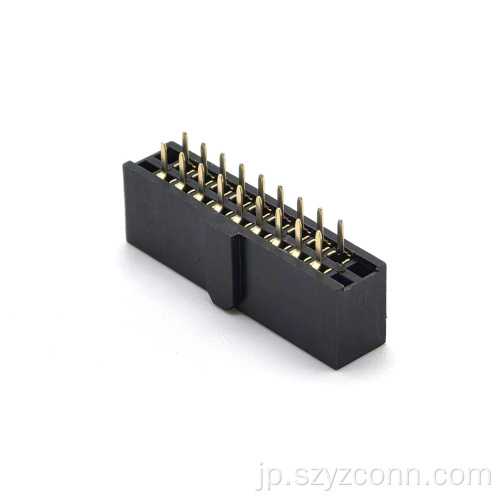

2.54mm メスヘッダーコネクタストレート 22P
特殊な回路構成向けに設計された YZTECH 2.54mm メスヘッダコネクタストレート 22P は、ピン 1、2、21、22 が意図的に省略されているという独自の設計機能で優れた接続性を実現します。この戦略的なピン配置構成は、統合された誤嵌合防止機構として機能し、誤挿入を防止し、メンテナンスやモジュール交換中に PCB アセンブリを保護します。ストレートプラグ取り付け用に設計されたこの 2.54mmメスヘッダー 22p は 3A および 600V の高電力定格を維持し、複雑な電子システムにおける電力と信号の両方の伝送に堅牢な性能を保証します。

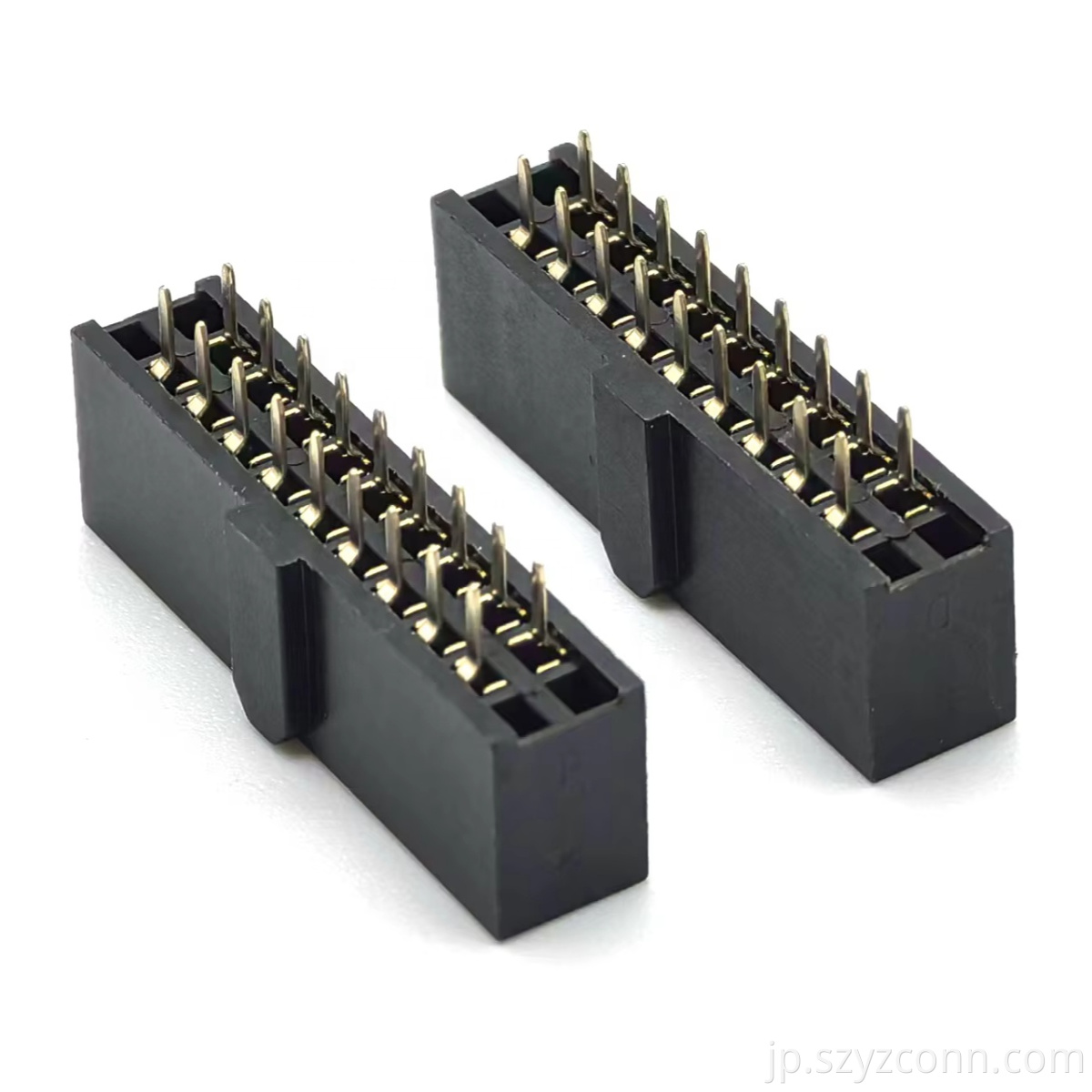

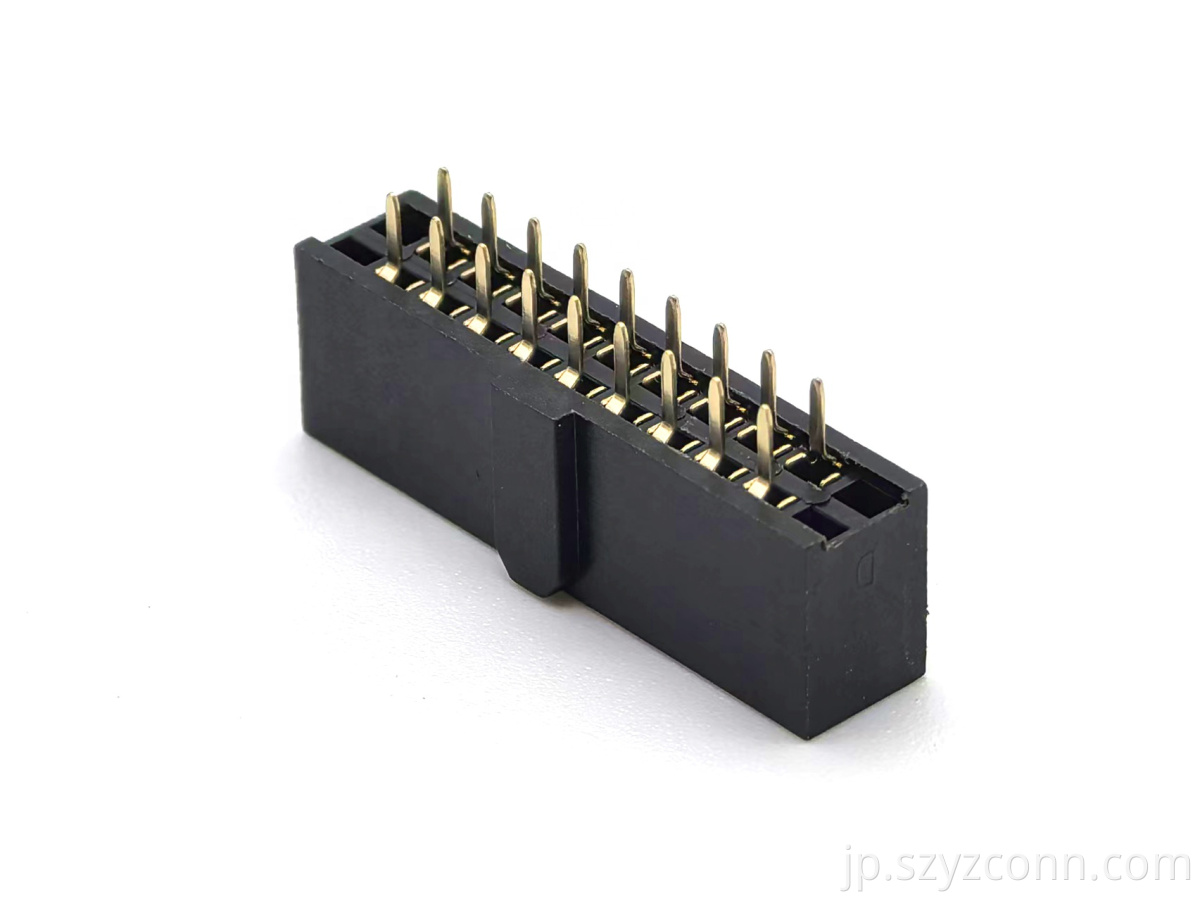

2.54mm Pitch Female Header Connector Dual Row Straight Pin numbers 1, 2, 21, and 22 are left open H:8.5mm U-TYPE 2*11P

耐久性は、プレミアムな材料の選択によって保証されています。2.54 mm メスヘッダーコネクタの 22p コンタクトは真鍮から精密に形成されており、全体に金メッキが施されており、優れた導電性、耐食性、および多数のサイクルにわたってオスピンとの信頼性の高い嵌合接続を提供します。コネクタハウジングは、優れた熱安定性、機械的強度、耐溶剤吸収性を提供する高温熱可塑性樹脂である高度な PA6T で成形されています。この構造により、2.54 mm ヘッダーメスの接続が可能になります。 22p は、-40℃ ～ +105℃の動作温度範囲に耐え、劣化することなく最大 200℃ のウェーブはんだ付けプロセスに 10 秒間耐えます。

この 2.54 mm メスヘッダは、安全な保管と取り扱いのため保護チューブにパッケージされており、手動または半自動組立ラインに最適です。その独自のミッシングピン設計は、モジュール式産業用コントローラー、通信インフラ、高度な自動車制御ユニットなど、確実な接続を必要とするアプリケーションにとって重要です。この YZTECH コネクタを統合することにより、信頼性の高い電気インターフェイスだけでなく、組み立て精度と長期的なシステム信頼性を向上させる内蔵安全装置も実現します。
