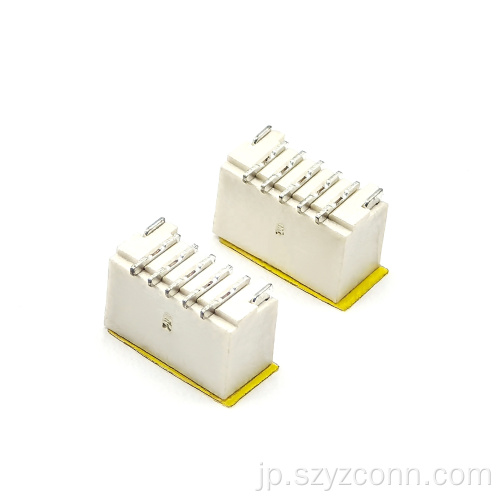

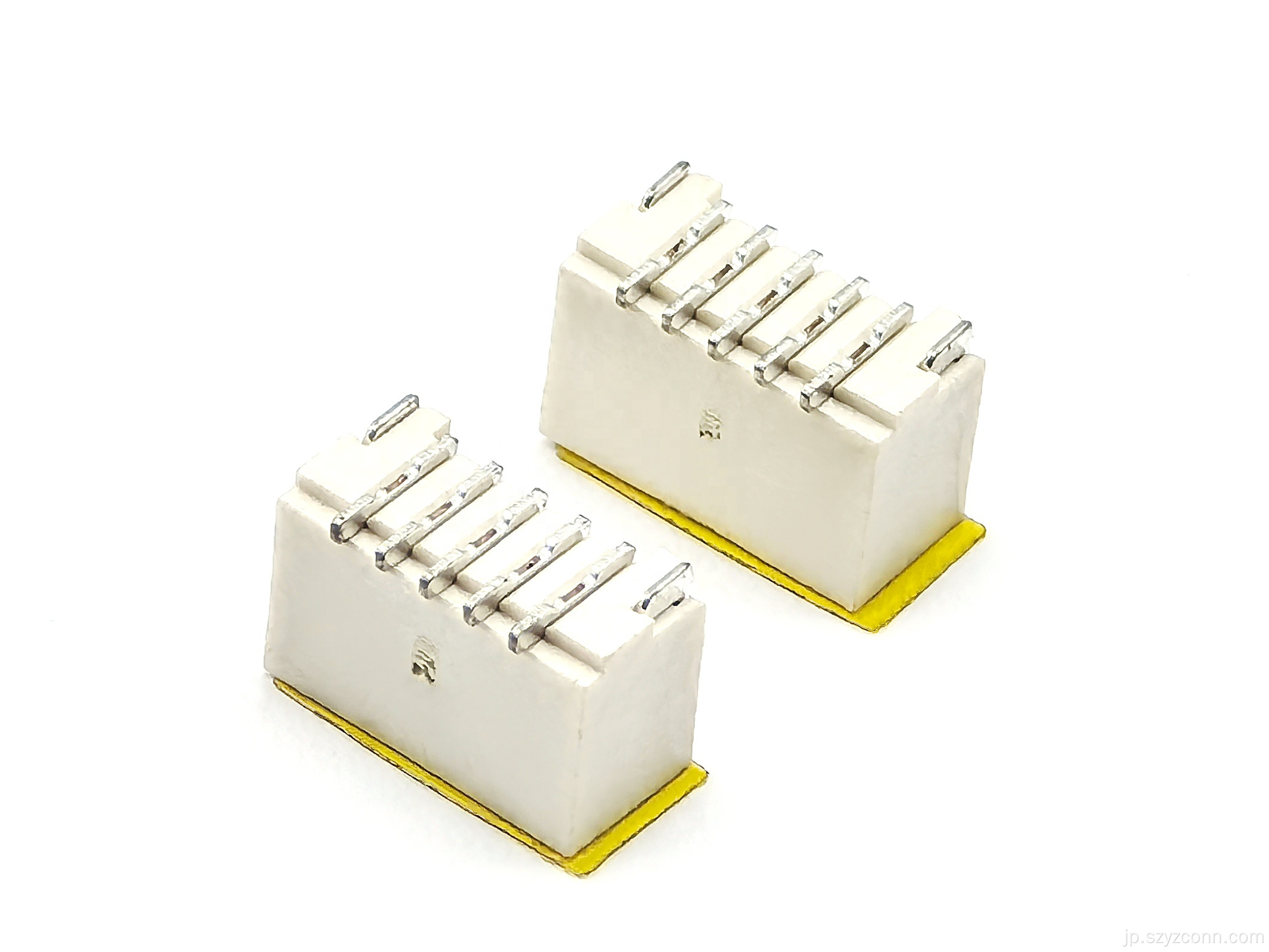

1.0mmウェーハ垂直SMTピンヘッダー5P

コンパクトな1.0mmピッチで省スペースのPCBレイアウトを実現

1.0mm ウェーハ垂直 SMT ピン ヘッダー 5P は、PCB スペースが限られているアプリケーション向けに設計されています。 1.0 mm ピッチで 5 つのコンタクトが垂直に配置されているため、接続エリアがコンパクトに保たれ、基板上の他のコンポーネントのためのスペースが広がります。

この1.0 mm ピッチ ウェーハ smt ピン ヘッダーはSMT 取り付けスタイルを採用しているため、標準的な表面実装アセンブリ プロセスを通じて PCB に直接配置できます。接続面積を小さくする必要があるプロジェクトでは、コンパクトな設計が実用的なオプションになります。また、ケーブルおよび嵌合要件に応じて、適切なウェハ ハウジング ターミナルと組み合わせることができます。

錫メッキを施したリン青銅接点

コンタクトにはリン青銅を使用し、接触面には錫メッキを施したコネクタです。この組み合わせは、安定した電気接触と簡単なはんだ付けが必要な PCB 接続用途によく使用されます。

定格電流は1A、定格電圧は125V、動作温度範囲は-25℃～+85℃です。 1.0mm ウェハー ピン ヘッダー コネクタ smtのオプションを比較する場合は、注文前にこれらの仕様を、必要なピン数、取り付け方向、嵌合コンポーネントとともに確認できます。同様の製品を調達しているお客様は、ウェーハ コネクタ オプションを比較する際の開始点として「ウェーハ ターミナルの購入」を使用することもできます。

ボリュームアセンブリ用のSMTリールパッケージング

この 5 ポジションの垂直ヘッダーは、マイラー リール ラベルが付いたリール パッケージで提供されます。最小梱包数量は100個で、定期的な生産供給だけでなく、小ロットを必要とするお客様にも適しています。

コンパクトな基板接続を使用する機器および電子アセンブリの場合、 1.0 mm ウェハ ハウジング コネクタ smtフォーマットは、取り付け方向を明確に保ちながら、小さな設置面積を提供します。垂直構造は、PCB 設計で限られた水平スペースを占めるコネクタが必要な場合に特に便利です。関連する基板側オプションについては、必要な嵌合配置に基づいてハウジング コネクタとウェハ ピン ヘッダのコネクタ構成を確認することもできます。

製品仕様

深セン揚山電子を選ぶ理由?

YZTECH Electronics としても知られる Yangzhan Electronics は 2014 年に設立され、精密コネクタ、産業用端子台、ケーブル アセンブリに重点を置いています。同社は製品開発、製造、加工、販売、技術サービスをカバーしており、コネクタの開発から生産まで顧客に単一の窓口を提供しています。

この 1.0 mm SMT ピン ヘッダーのようなコンパクトな製品の場合、寸法やアセンブリのわずかな変更が最終的な嵌合結果に影響を与える可能性があるため、製造の一貫性が重要です。 Yangzhan Electronics は、日本、ドイツ、台湾の生産設備と検査設備を使用し、プラスチックおよび金属端子の治具から組立、検査までのプロセスをサポートします。同社は深センから出荷し、さまざまな電子アプリケーションのコネクタ要件について顧客と協力しています。
