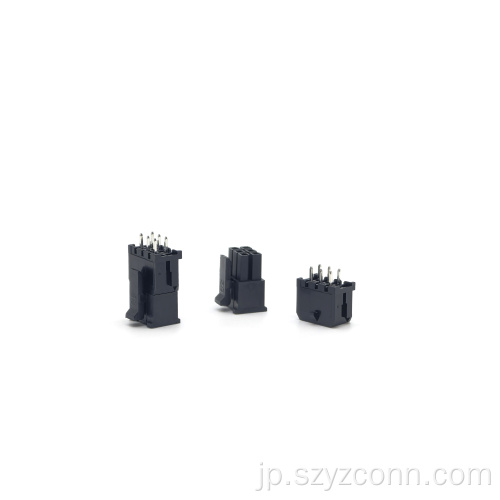

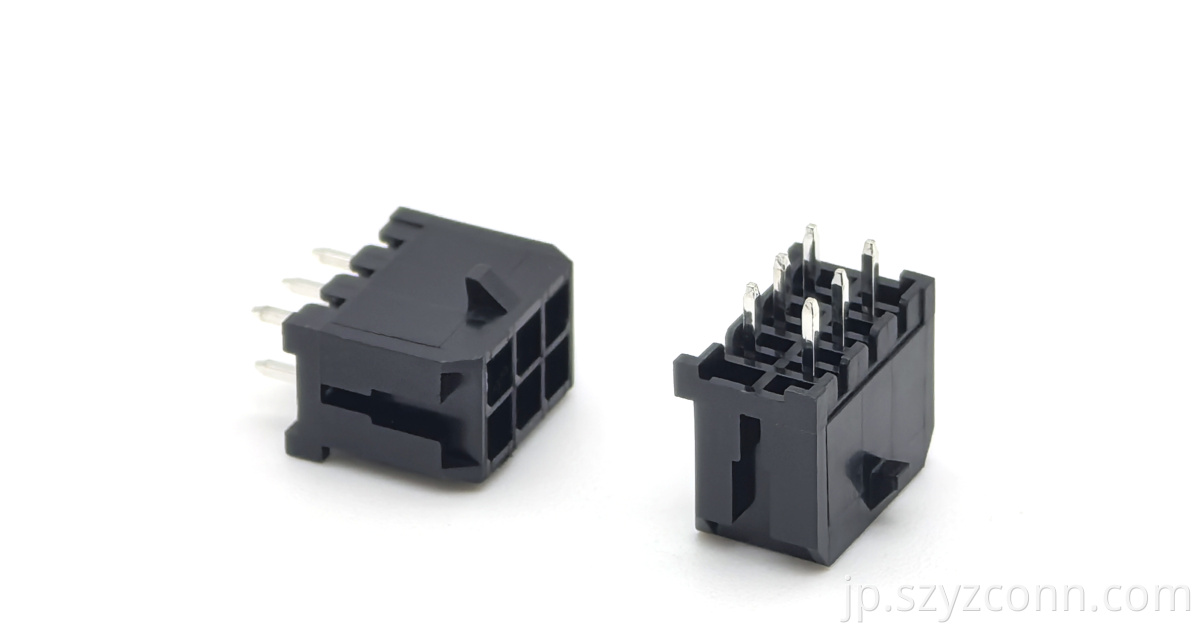

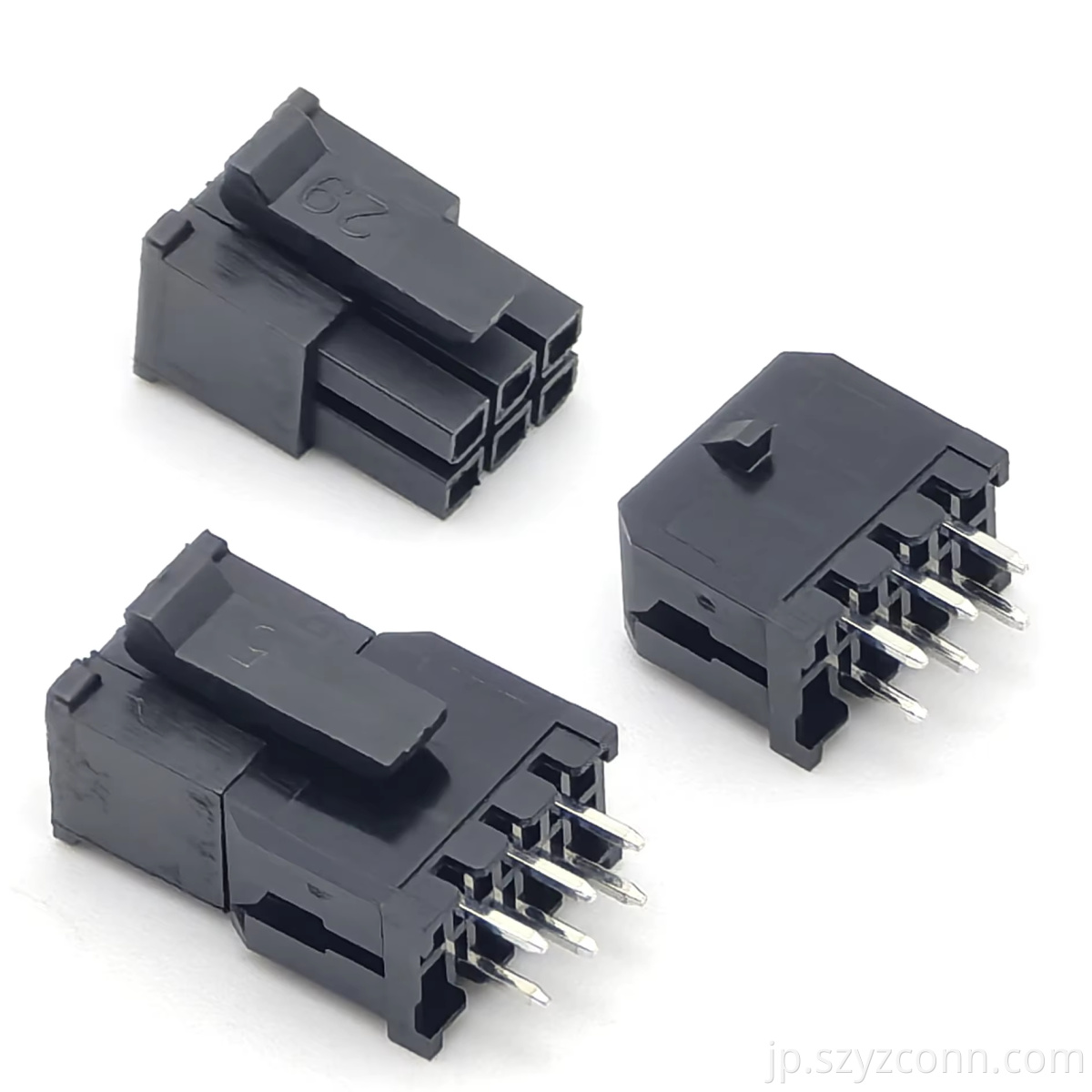

ウエハ MLX3.0 ピンヘッダ コネクタ オスシェル

ウエハ MLX3.0 ピンヘッダ コネクタ オスシェル

YZTECH ウエハー ウエハー MLX3.0 ピン ヘッダー コネクタ オス シェルは、180 度 DIP オス ヘッダー コネクタを導入し、定格 600V で最大 7A を必要とする PCB ベースの相互接続タスクに信頼性の高い電力供給を提供します。その 3.00 mm のコンタクト間隔により、設計者は高密度パッケージングと信頼性の高い嵌合完全性の間の調和の取れたバランスを得ることができ、また、2 列配置によりウエハハウジング端子が装備されます。 6p、さまざまな基板レベルの配線ニーズに対応するために、列ごとに 3 つのポジションを割り当てます。ストレート挿入方式によりスルーホールのアセンブリが合理化され、大量のはんだ付けプロセスに適しています。このウェハ ピン ヘッダー コネクタ ストレートは、カタログのウェハ ハウジング ターミナルに掲載されています。

コンタクト システムは、ベース導体としての高級銅で始まり、その後に均一な錫めっきの上層が続き、機器の耐用年数を通じて良好なはんだ付け性と適度な耐食性をサポートします。絶縁カラーは、優れた電気絶縁性を示し、加熱下での寸法安定性を維持し、定格温度範囲に貢献するガラス強化熱可塑性樹脂である PA66 で成形されています。その長方形の形状は、基板配置時の視覚的な位置合わせを支援し、2x3 位置レイアウトは機械的配置を分散します。嵌合力が均等になるため、ブラインド挿入または斜め挿入時のピン損傷のリスクが軽減されます。また、2 列パターンにより隣接するコンタクト間の沿面距離が改善され、600V 定格が強化されます。

ウエハハウジング コネクタ ノン K は、保護用の袋と箱のパッケージに分類されて到着します。組み立てラインでは、取り扱い時間の短縮と緩んだ部品の汚染リスクの低減というメリットが得られます。ストレート 180° 配向によって強化されたスルーホール終端スタイルにより、幅広いウェーブおよびリフローはんだ付けプロファイルにわたってヘッダーを PCB に確実に固定する堅牢なはんだフィレットが得られます。
