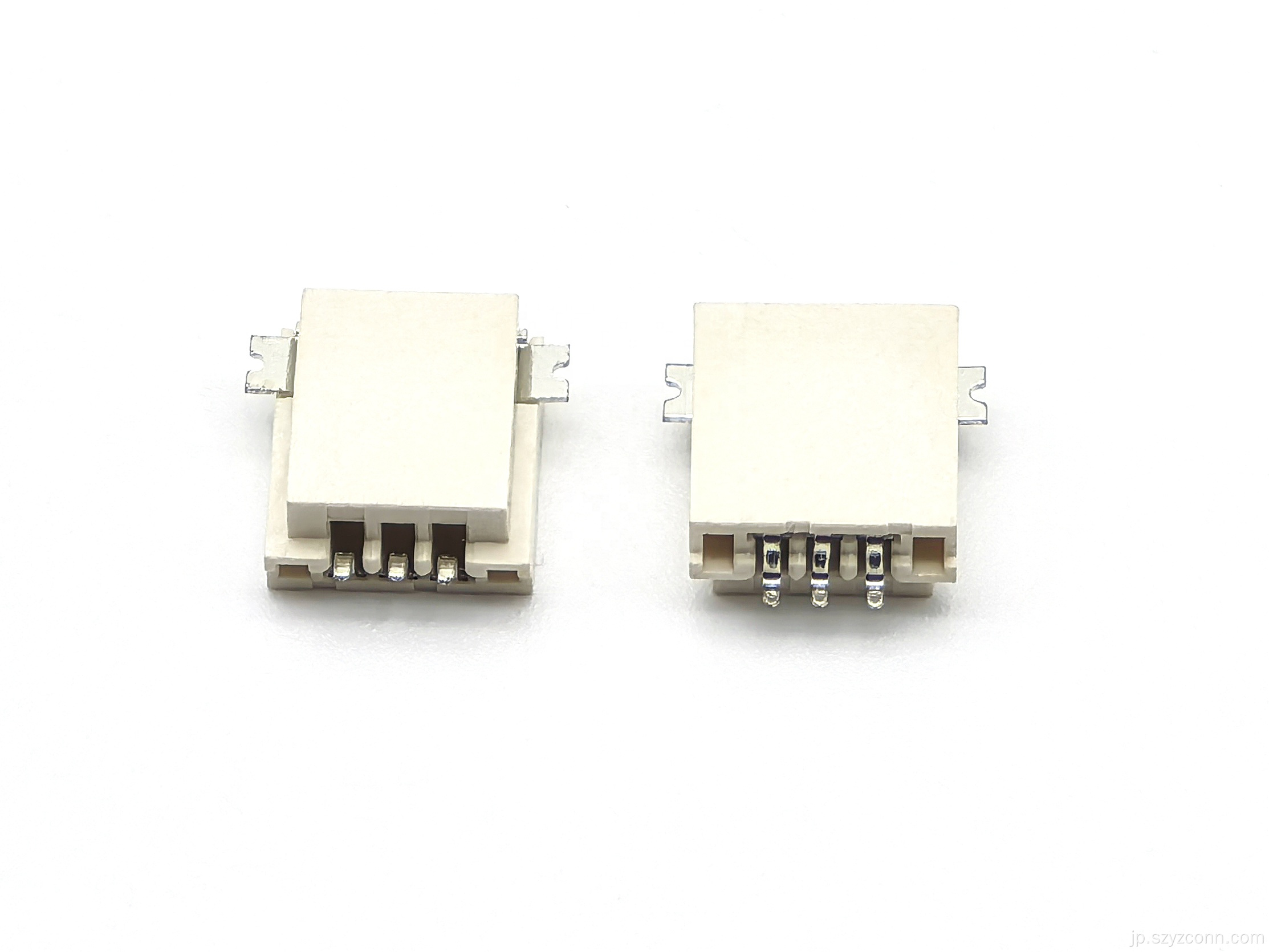

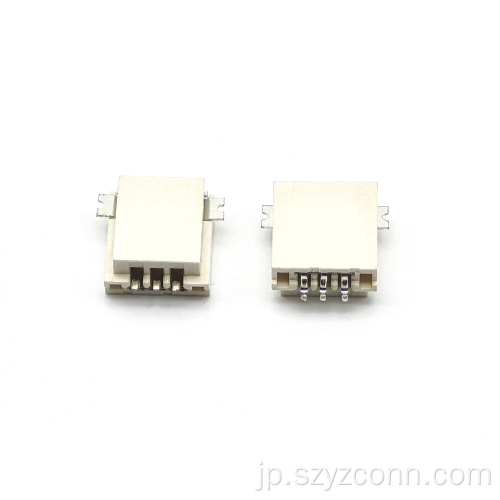

PH1.5mm ウェハーピンヘッダーコネクタ SMT 3P

きれいなPCB接続のための凹型1.5mmデザイン

PH1.5mm 凹型ウェハー ピン ヘッダーは、コネクタを基板の近くに配置する必要があるコンパクトな PCB アプリケーション向けに設計されています。 1.5mmピッチ、3ピンレイアウトにより、必要以上のスペースをとらずに簡単に接続できます。

凹型構造により、コネクタの全体的な輪郭が整い、接続領域を整理するのに役立ちます。小型電子機器、制御基板、その他のスペースを重視した設計の場合、このタイプのコネクタを使用すると、PCB のレイアウトと配線が少し簡単になります。

製品仕様

バッチアセンブリ用のSMTリールパッケージング

PH1.5mm ウェハー ピン ヘッダー コネクタはリール パッケージで提供されるため、自動 SMT 装置に簡単に供給できます。同じ PCB 設計を繰り返し扱う生産ラインでは、リール包装によりコンポーネントのロード時の時間が節約され、部品を継続的に組み立てられる状態に保ちます。

コネクタの定格は 2A および 250V、動作温度範囲は -25°C ～ +105°C です。リン青銅接点は錫メッキされており、日常の電子機器や PCB 接続用途に実用的な接点材料の組み合わせを提供します。

コンパクトな基板対電線アプリケーション向けの 3 ピン構造

3 つのポジションと 1.5 mm ピッチを備えたこのコネクタは、プロジェクトでいくつかの接続ポイントが必要だが、それでも基板レイアウトをきれいに保つ必要がある場合に適しています。小型の電子機器、制御基板、および基板側の小さな接続が必要なその他のアプリケーションで使用できます。

関連コンポーネントをお探しのお客様向けに、ウェハ ハウジング ターミナルシリーズは、ウェハ スタイルの接続要件に対応するためのより多くのオプションを提供します。異なる端子仕様を調達する必要がある場合は、プロジェクトに応じてウェーハ端子を購入できます。ハウジング コネクタの製品群は、適合するハウジング ソリューションが必要な場合にも検討できますが、ウェハ ピン ヘッダーファミリは他のボード接続フォーマットにも対応しています。

深セン揚山電子を選ぶ理由?

YZTECH としても知られる深セン揚山電子は 2014 年に設立され、精密コネクタ、産業用端子台、ケーブル アセンブリを専門としています。このPH1.5mmウエハハウジング端子のような製品は、プラスチックや金型の開発、部品加工、組立、検査までを製造工程としています。

YZTECH は日本、ドイツ、台湾の生産設備と試験設備を使用しており、台湾資本の企業と緊密に連携しています。小ピッチのウェハーピンヘッダーコネクタの場合、ピッチ精度、端子位置、SMT 性能などの詳細が製造時に重要です。 YZTECHは深センに製造拠点を持ち、製品の製造から検査、出荷までお客様をサポ​​ートします。
