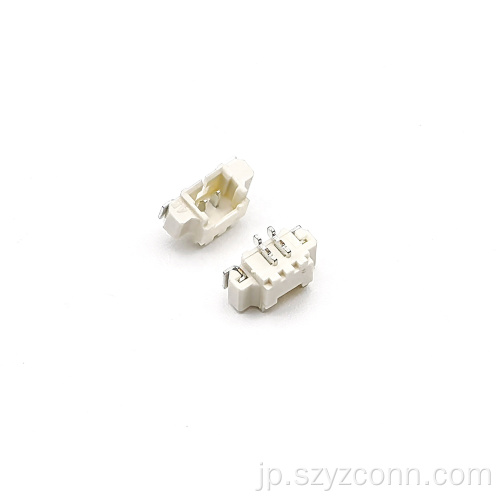

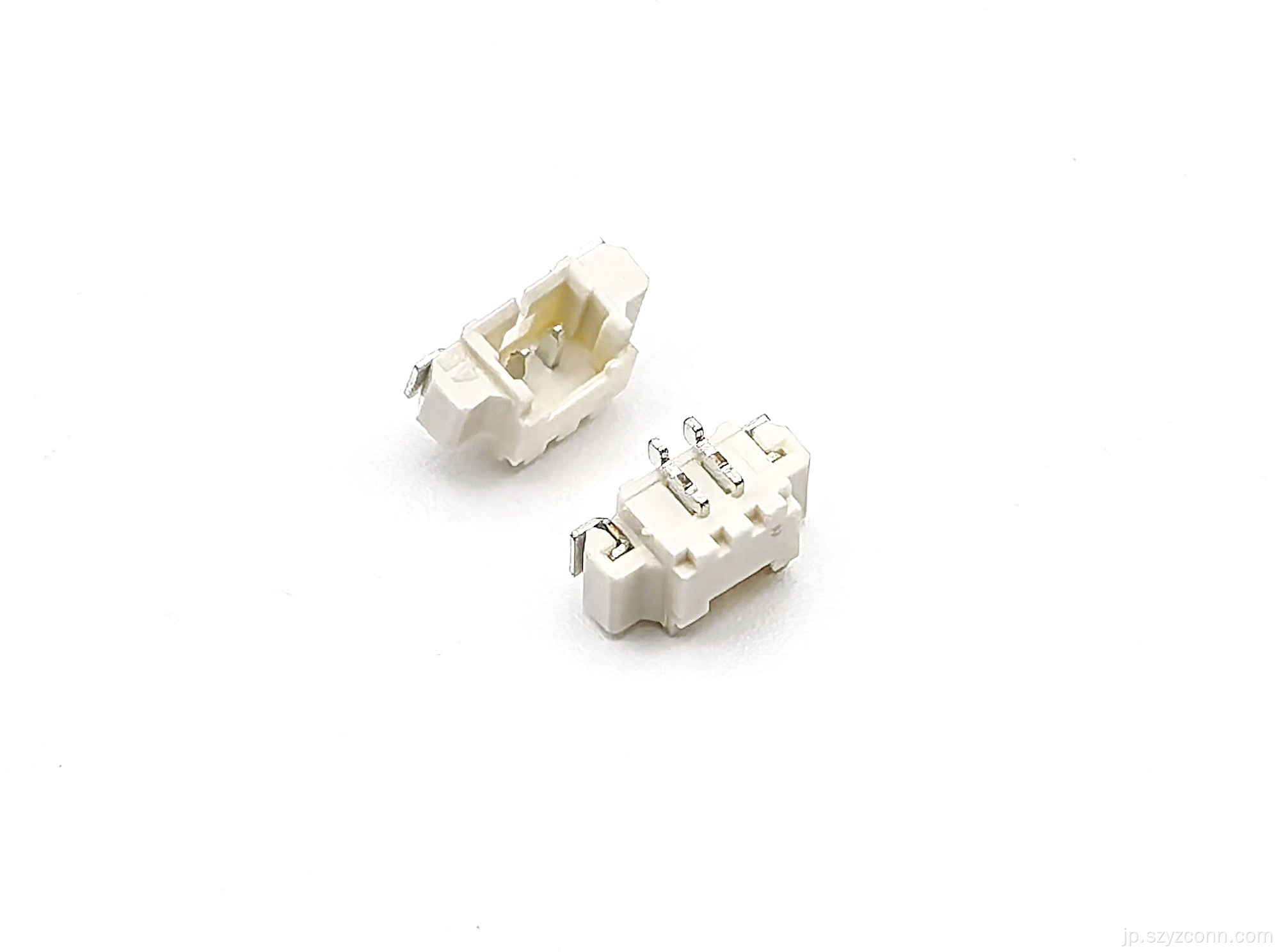

1.25mm ウェーハピンヘッダー直角 SMT

SMTアセンブリ用のコンパクトな1.25mmウェハピンヘッダ

1.25 mm ウェハ ピン ヘッダ コネクタ smtは、PCB スペースが限られており、信頼性の高い表面実装接続が必要な電子アセンブリ向けに設計されたコンパクトな基板レベルのコネクタです。 1.25mmピッチと直角構成を特徴とするこのウェハーピンヘッダーは、コンパクトな制御基板、家庭用電化製品、計測器、通信機器、および薄型接続レイアウトを必要とするその他の電子モジュールに適しています。

このコネクタは、実用的な電気接点性能と標準的な SMT アセンブリ プロセスとの互換性を提供するために、錫メッキを施した真鍮接点を使用しています。この製品の定格電流は 1A、電圧は 125V、動作温度範囲は -25℃ ～ +85℃です。適合する端子とハウジング部品が必要なアプリケーションの場合、嵌合構造と PCB 設計に応じて互換性のあるウェハ ハウジング端子を選択できます。

製品仕様

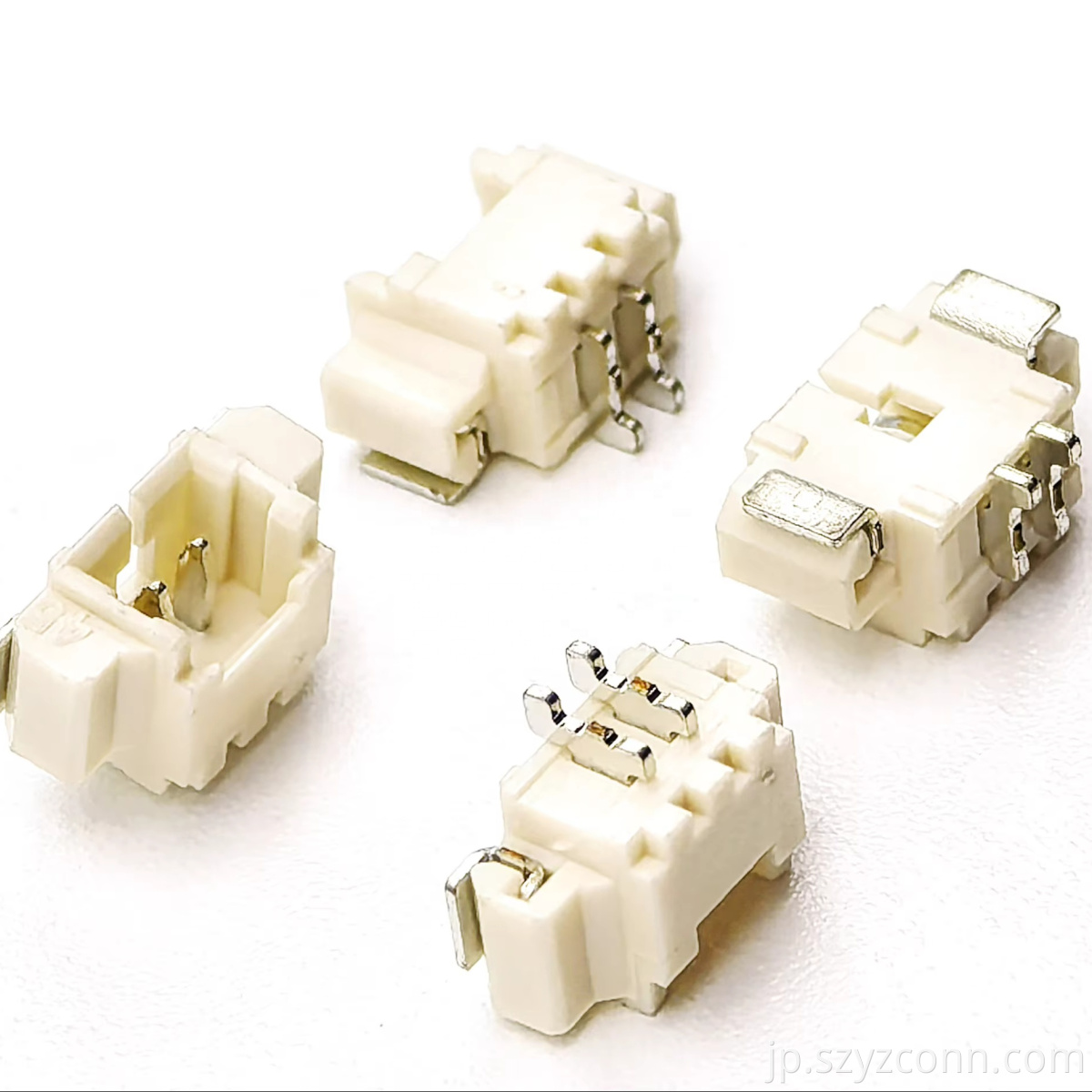

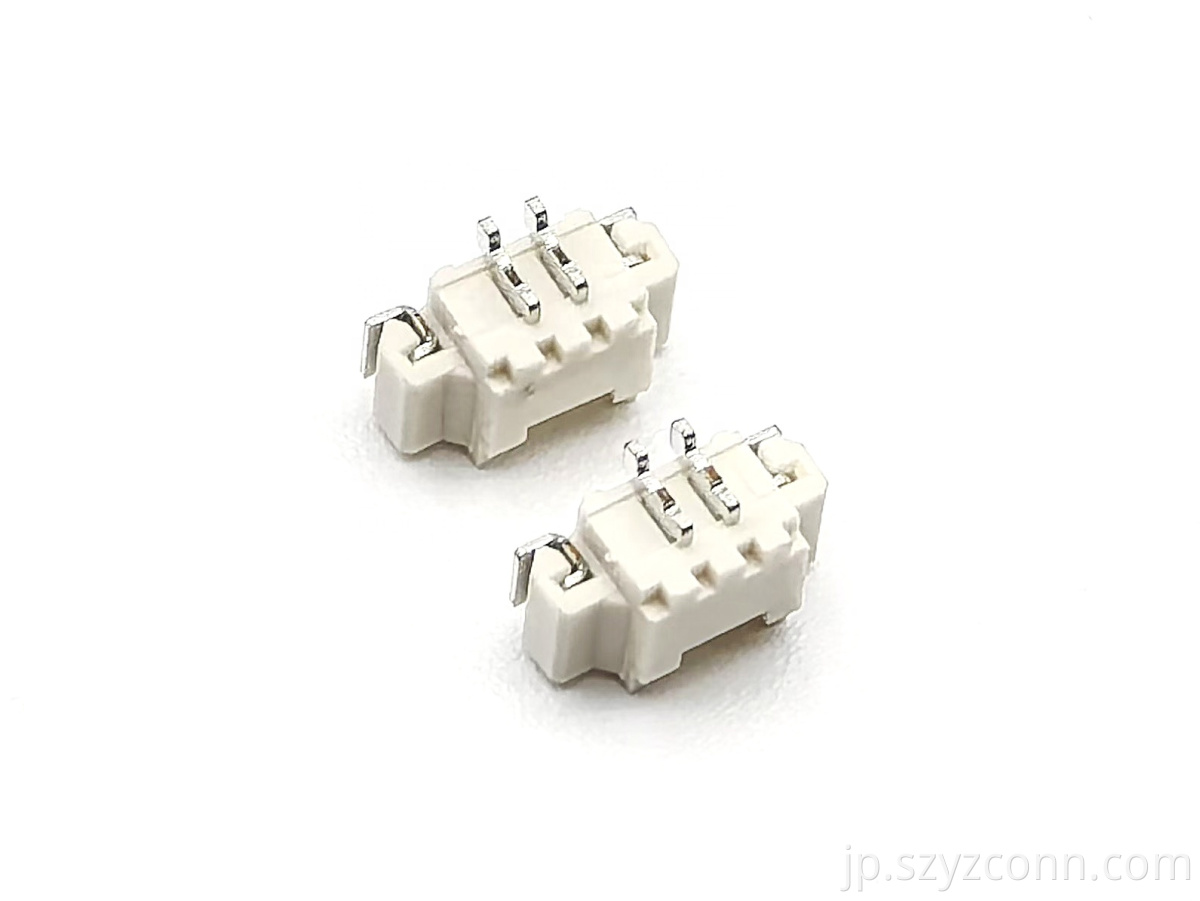

2P ウェーハアプリケーション向けの直角 SMT 設計

1.25 mm ウェハー ピン ヘッダー smt 2p構成は、PCB アセンブリにコンパクトな 2 位置接続ソリューションを提供します。直角設計により、垂直ピンヘッダーに対して嵌合方向が変更されるため、利用可能な垂直スペースが制限されている場合や、嵌合コンポーネントを PCB エッジに沿って水平に接続する必要がある用途に適しています。 SMT 構造は、自動配置とリフローはんだ付けをサポートし、効率的な生産を実現します。

完全な 1.25 mm 接続システムを必要とするプロジェクトの場合、 1.25 mm ウェハ ハウジング コネクタ 2p は、電気的および機械的要件に従って適切な端子および嵌合コンポーネントと適合させることができます。お客様は、互換性のある端末製品を選択するときに、 「ウエハー端末の購入」リソースを使用することもできます。コンパクトなピッチ、ライトアングル配向、2P 構成の組み合わせにより、このコネクタは高密度に配置された電子アセンブリに適しています。

深セン揚山電子を選ぶ理由

YZTECH Electronics ブランドの下にある Shenzhen Yangzhan Electronics は 2014 年に設立され、精密コネクタ、産業用端子台、ケーブル アセンブリの研究開発と製造を専門としています。 1.25 mm ウェハー ピン ヘッダー直角 SMT などの製品について、YZTECH は、プラスチックおよび金属端子金型の開発、精密加工、コネクタの組み立て、検査、納品をカバーする統合製造能力を提供します。この統合生産アプローチは、PCB 寸法、取り付け方向、ピッチ、コンタクト構成に基づいてカスタマイズされたコネクタ要件をサポートします。

YZTECH Electronics は台湾企業との緊密な協力関係を維持しており、日本、ドイツ、台湾の高度な生産設備および検査設備を使用しています。同社は、寸法の一貫性、接触品質、組み立て信頼性を重視した製造プロセスにより、さまざまな電子アプリケーション向けにウェハ ピン ヘッダーおよびハウジング コネクタ製品を調達する顧客をサポートできます。この 1.25 mm コネクタは、リール パッケージと最小パッケージ数量 1,500 個を備えており、大量の PCB アセンブリ要件にも適しており、深センを拠点とする配送により、国内外の顧客に便利な供給サポートを提供します。
