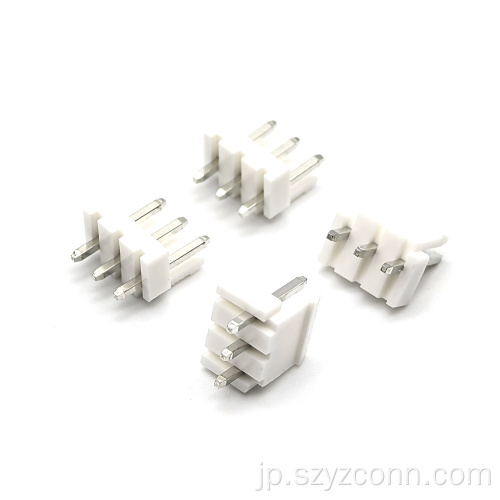

VH3.96 ウェハーピンヘッダー ストレート DIP 3P

PCB組み立てを容易にするストレートDIP設計

VH3.96 ウェハー ピン ヘッダー ストレート DIP 3Pは、複雑な組み立てプロセスを行わずに簡単な基板接続を必要とするアプリケーション向けに作られています。ストレート DIP 設計により、ピンが PCB を直接通過できるため、コネクタを基板にしっかりと固定する必要がある機器に実用的な選択肢となります。

3 ポジション レイアウトと3.96 mm ピッチを備えたVH3.96 ウェハ ピン ヘッダー 3pは、限られた PCB 領域に電源または信号接続を配置するためのクリーンな方法を設計者に提供します。適合する電線対基板接続を構築している場合は、必要な嵌合構造に応じてウェハ ハウジング ターミナルを選択できます。

日常的な接続のためのリン青銅接点

コンタクトはリン青銅と錫メッキで作られており、通常の電気接続のための固体材料ベースがコネクタに与えられます。この製品の定格電流は5A、電圧は 250Vであるため、コンパクトなウェハコネクタが必要なさまざまな機器や制御アプリケーションで使用できます。

もう一つの便利な点は、その温度範囲です。このコネクタは-40℃ ～ +105℃で動作するため、コールド スタート、機器周囲の熱、または動作条件の変化にさらされるアプリケーションに十分な余裕を与えます。ウェハ端子の購入を検討しているお客様は、同じ接続要件を持つ端子を照合するときにこの仕様も考慮できます。

大量生産のための実用的なパッケージング

コネクタを量産数量で購入するお客様向けに、このVH3.96 ウェハー ピン ヘッダー コネクタ 3p は、 1 袋あたり 2,000 個入りの袋で提供されます。袋包装はコンポーネントをまとめて保管するため、特に組み立て中に繰り返し使用する場合の在庫管理に便利です。

ハウジングにはNL66-V0 材料が使用されており、コネクタ本体に適切な材料オプションを提供します。このバッチはVH3.96 ストレート DIP ウェハー コネクタとして識別され、中国の深センから出荷されます。プロジェクトに適合するハウジング コネクタが必要な場合は、製造前に嵌合設計と必要な仕様を一緒にチェックできます。

製品仕様

深セン揚山電子を選ぶ理由

Shenzhen Yangzhan Electronics は、2014 年以来、精密コネクタ、産業用端子台、ケーブル アセンブリに重点を置いてコネクタ業界に取り組んでいます。 VH3.96ウェハハウジングコネクタなどの製品については、ピッチ、ピン構造、コンタクト材質、ハウジング材質、メッキ、生産の一貫性など、実際の組み立てに影響する細部にまで配慮しています。

当社は台湾の投資企業と緊密に連携し、日本、ドイツ、台湾の生産設備や検査設備を使用しています。プラスチックおよび金属端子の金型開発から加工、最終組立まで主要な生産段階を社内で行うことができます。これにより、顧客はVH3.96 ウェハー ピン ヘッダー コネクタ製品を調達すると同時に、適合する部品やカスタマイズされた要件について 1 つのサプライヤーと話し合う実際的な方法が得られます。
