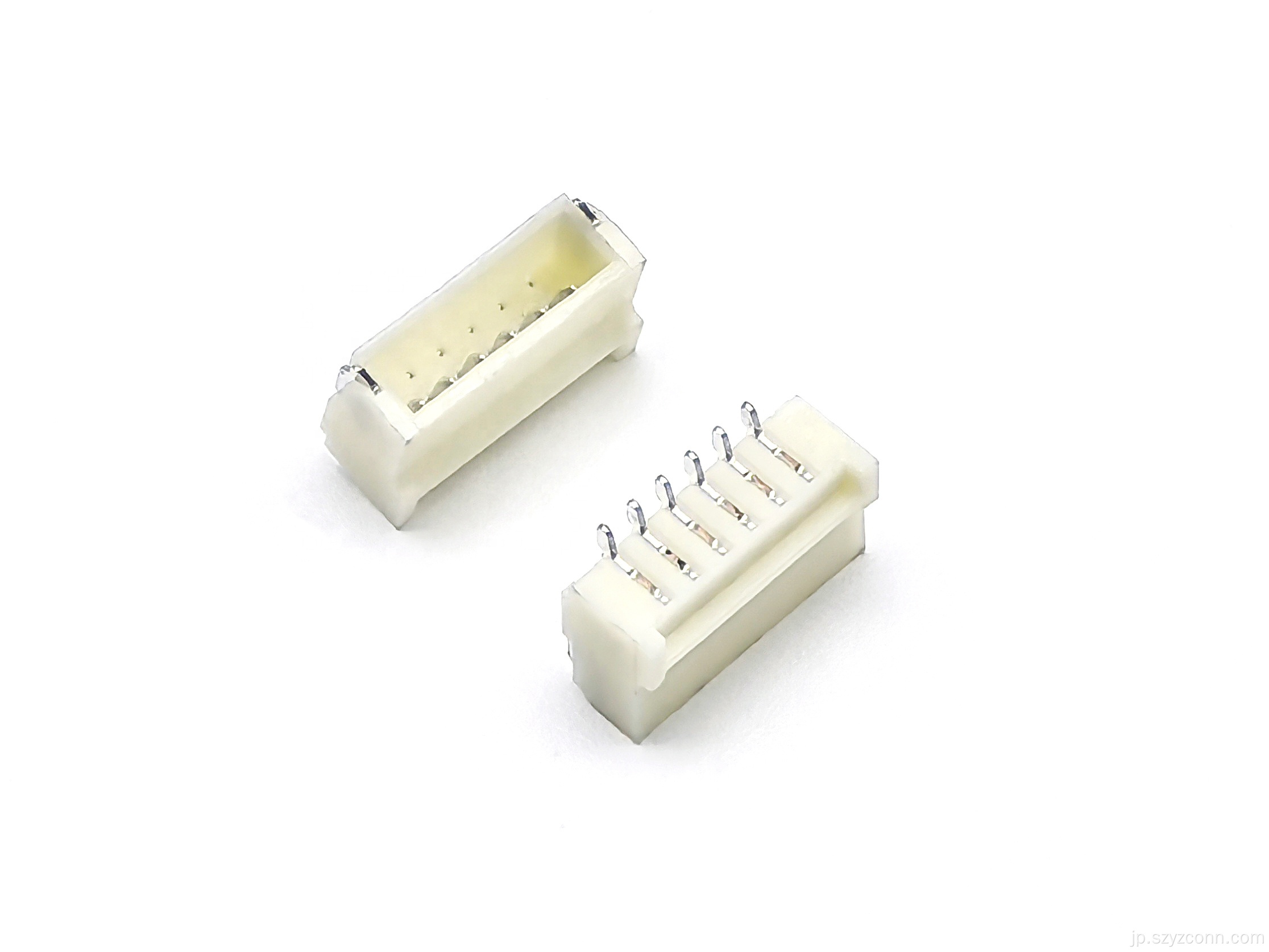

PH1.0mm ウェハーピンヘッダーコネクタ 6P

狭いPCBスペース向けの超薄型プロファイル

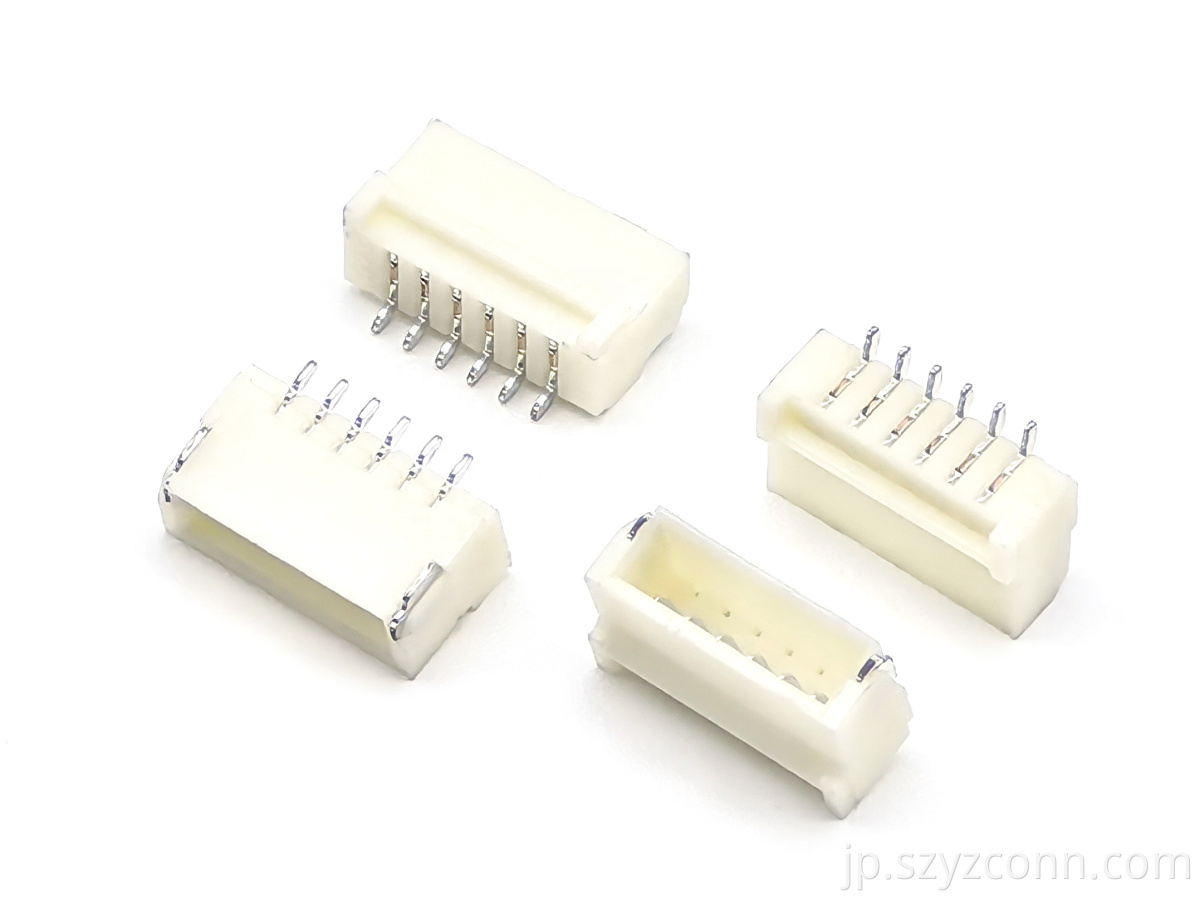

PH1.0mm ウェーハ ピン ヘッダー コネクタ 6P は、コネクタの周囲にスペースがあまりない PCB レイアウト向けに作られています。超薄型の水平取り付けスタイルにより、コネクタが基板の近くに保持されるため、完成したアセンブリをスリムに保つ必要がある場合に役立ちます。

1.0 mm ピッチ、6 極のこのコネクタは、不必要な基板スペースを占有することなく、複数のコンタクトをコンパクトに配置する方法を提供します。超薄型のウェハ ピン ヘッダーを求めるプロジェクトの場合、コネクタの高さがレイアウトの主な懸念事項の 1 つである場合、薄型設計を検討する価値があります。

錫メッキ接点による 6 ピン接続

コネクタには錫メッキを施したリン青銅コンタクトを使用しています。定格電流は1A、定格電圧は125V、動作温度範囲は-25℃～+85℃です。これらの仕様により、日常のさまざまな電子機器や PCB アセンブリに適しています。

6 ポジションのレイアウトにより、複数の信号または電源接続を 1 つの小さな領域に配置する必要がある場合に、設計者にもう少し柔軟性が与えられます。 6p ウェハー ピン ヘッダー コネクタを比較する場合は、嵌合ハウジング、ケーブル配置、および利用可能な基板クリアランスを確認することも役立ちます。完全な接続設定に従って、適合するウェハ ハウジング ターミナルを選択できます。

生産ライン向けSMTリールパッケージング

このモデルは SMT パッケージを使用しており、最小梱包数量は 100 個でリールで供給されます。リールパッケージ化により、自動組立時の部品の取り扱いが容易になり、コンポーネントを定期的な生産稼働に向けた準備が整った状態に保つことができます。

製品ロットにはPH1.0mm超薄型水平マウントとマークされており、その主な構造的特徴を反映しています。 1.0 mm ウェハ ハウジング コネクタ 6pをご購入のお客様は、設計を最終決定する前に、ピッチとピン数とともに取り付け方向とコネクタの高さを確認する必要があります。完全な嵌合ソリューションを構築する場合は、 「ウェハ端子の購入」や「ハウジング コネクタ」などのその他の関連オプションも考慮できます。

製品仕様

深セン揚山電子を選ぶ理由?

YZTECH Electronics としても知られる Yangzhan Electronics は、2014 年以来、精密コネクタ、産業用端子、ケーブル アセンブリの開発と製造を行っています。PH1.0mm 6P コネクタなどの製品については、同社はプラスチックおよび金属端子工具から組み立て、検査、生産供給までのプロセスをサポートできます。

YZTECH Electronics は、日本、ドイツ、台湾から調達した生産および検査機器を使用しています。これにより、同社は工具、寸法管理、生産の一貫性に注意しながら狭ピッチのコネクタ プロジェクトを処理できるようになりました。完全なウェーハ ピン ヘッダー コネクタソリューションを求めているお客様のために、Yangzhan Electronics は深センの施設から製品開発と製造に関するサポートも提供します。
