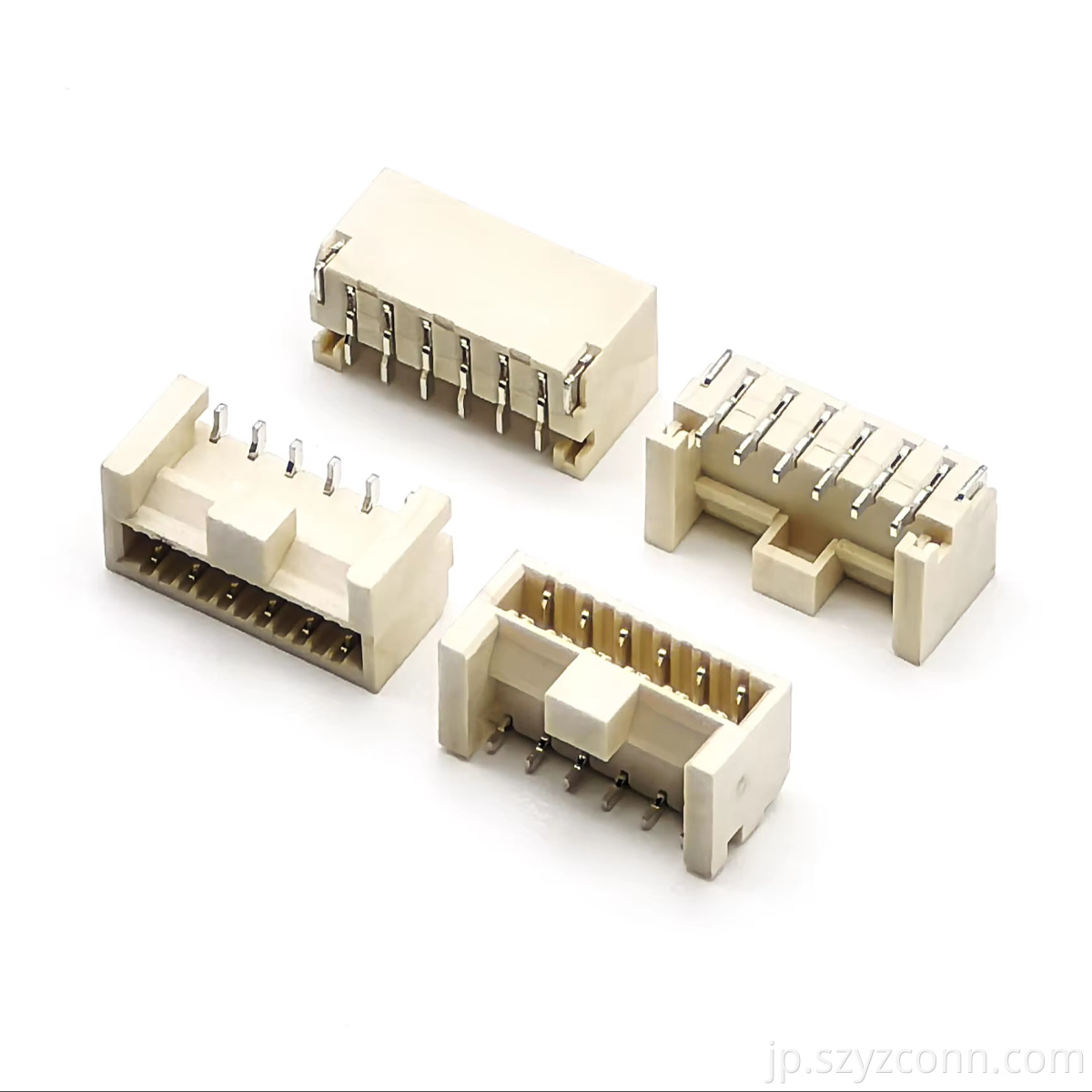

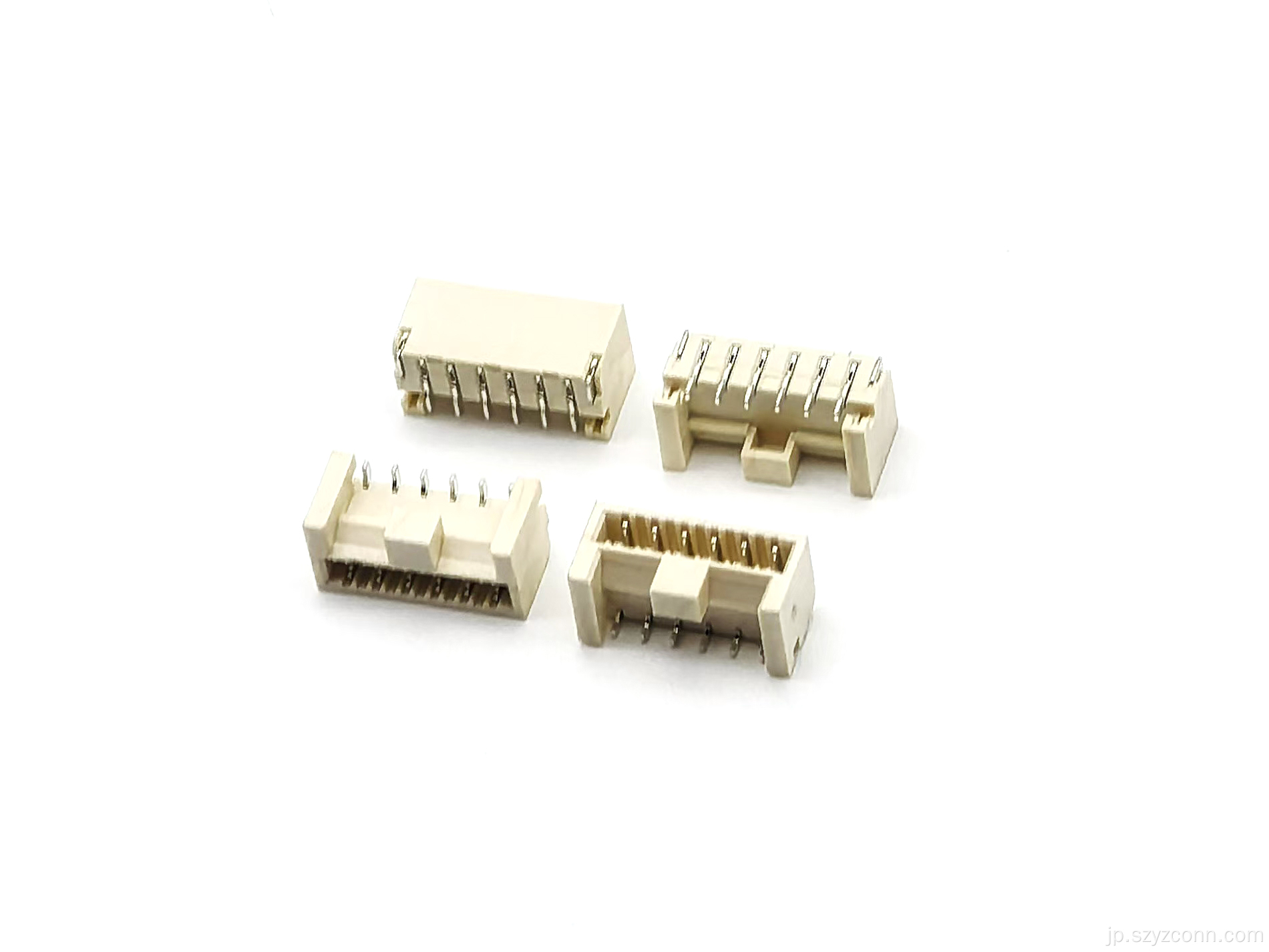

PH1.25mm ウェハーピンヘッダーコネクタ 6P

6ピンPCB接続用のコンパクトな1.25mmピッチ設計

ウェハー ピン ヘッダー コネクタ 6p は1.25 mm ピッチと 6 ポジション レイアウトを使用しており、コンパクトな PCB 設計に実用的な選択肢となっています。基板周囲のスペースが限られている場合、ピッチを小さくすることで、アセンブリに不必要な嵩を加えることなく、接続領域を制御することができます。

また、垂直コネクタ構造により、端子が基板上に整然と配置されます。コネクタ内部では、コンタクトはコンパクトなウェハ ハウジング ターミナル構造によって保持されているため、組み立て中のコンポーネントの取り扱いが容易になり、量産時に一貫した位置を維持するのに役立ちます。

製品仕様

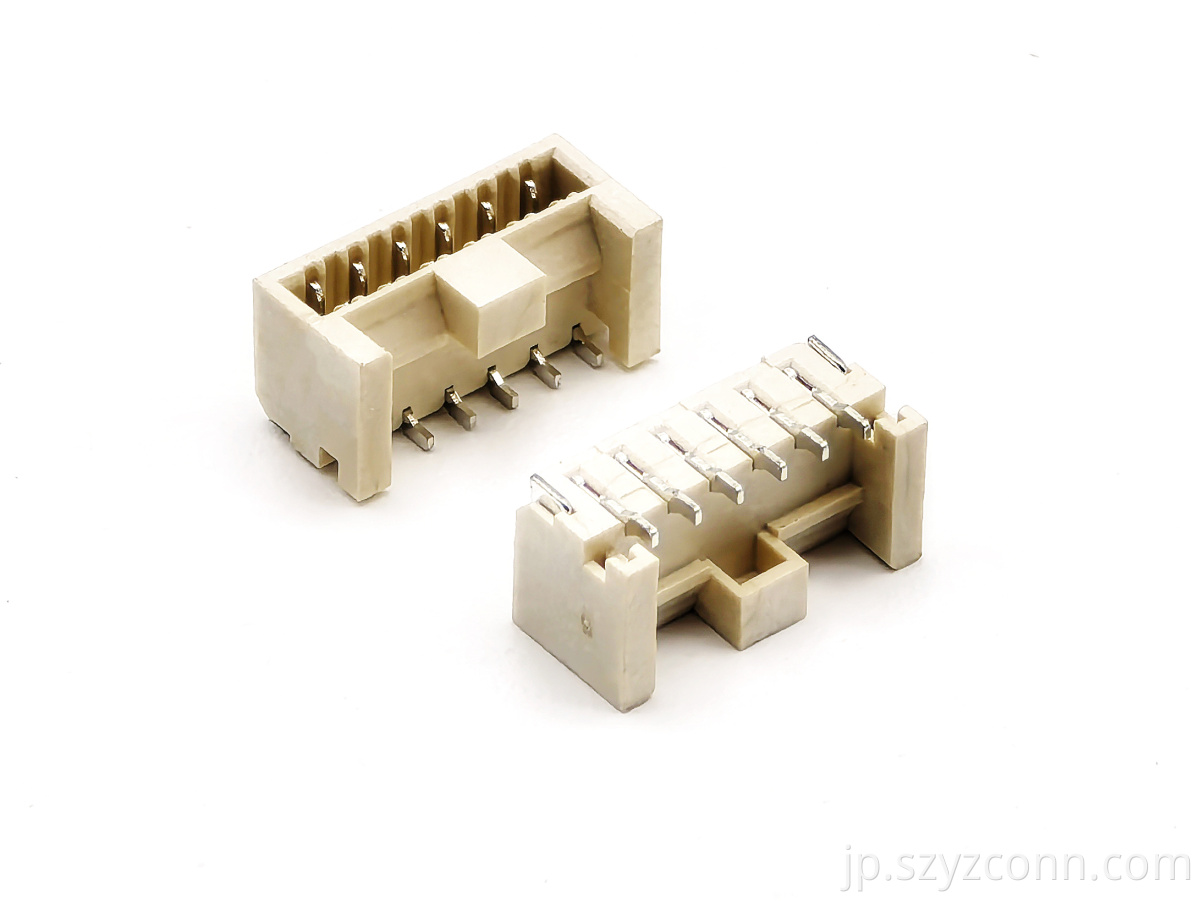

PCB組み立てを容易にする縦型SMT構造

このコネクタは、ウェーハ ピン ヘッダーの垂直 SMTコンポーネントとして設計されており、SMT 生産に適した垂直取り付け構造を備えています。自動化された PCB アセンブリを実行しているメーカーにとって、このタイプのコネクタは既存の配置およびはんだ付けプロセスに自然に適合するため、追加の手動取り付けの必要性が軽減されます。

接点はリン青銅製で錫メッキ仕上げです。定格電流 1A、定格電圧 50V、動作温度範囲 -25°C ～ +105°C のこのコネクタは、さまざまな小型電子機器、制御基板、内部配線用途に使用できます。

コンパクトな接続アプリケーションのための実用的な選択肢

PCB レイアウトをクリーンに保ちながら 6 つの接続位置が必要なプロジェクトの場合、このウェーハ ハウジング コネクタ 6p は簡単なオプションを提供します。また、チューブ包装により、生産中の部品の整理が容易になり、標準の最小梱包数量 100 個は定期的な生産注文や部品の在庫に適しています。

プロジェクトに適合する端子コンポーネントも必要な場合は、他のウェハー スタイル接続オプションのウェハー ターミナルの購入シリーズを検討してください。ハウジングと端子の組み合わせを伴うプロジェクトでは、必要なピッチ、取り付けスタイル、接続構造に応じてハウジング コネクタシリーズを選択することもできます。

深セン揚山電子を選ぶ理由?

YZTECH としても知られる深セン揚山電子は 2014 年に設立され、精密コネクタ、産業用端子台、ケーブル アセンブリを専門としています。プラスチック・金属端子金型の開発から加工・組立・検査までを一貫した生産体制で行っております。

YZTECH は、日本、ドイツ、台湾から調達した生産および検査機器を使用し、品質を重視した製造プロセスを維持しています。ウェハー ピン ヘッダー コネクタなどの狭ピッチ製品の場合、PCB 組み立て時に端子の位置、寸法の一貫性、はんだ付け性能などの詳細が重要です。 YZTECH は深センに拠点を置き、生産および出荷サービスで国内および海外の顧客をサポートできます。
