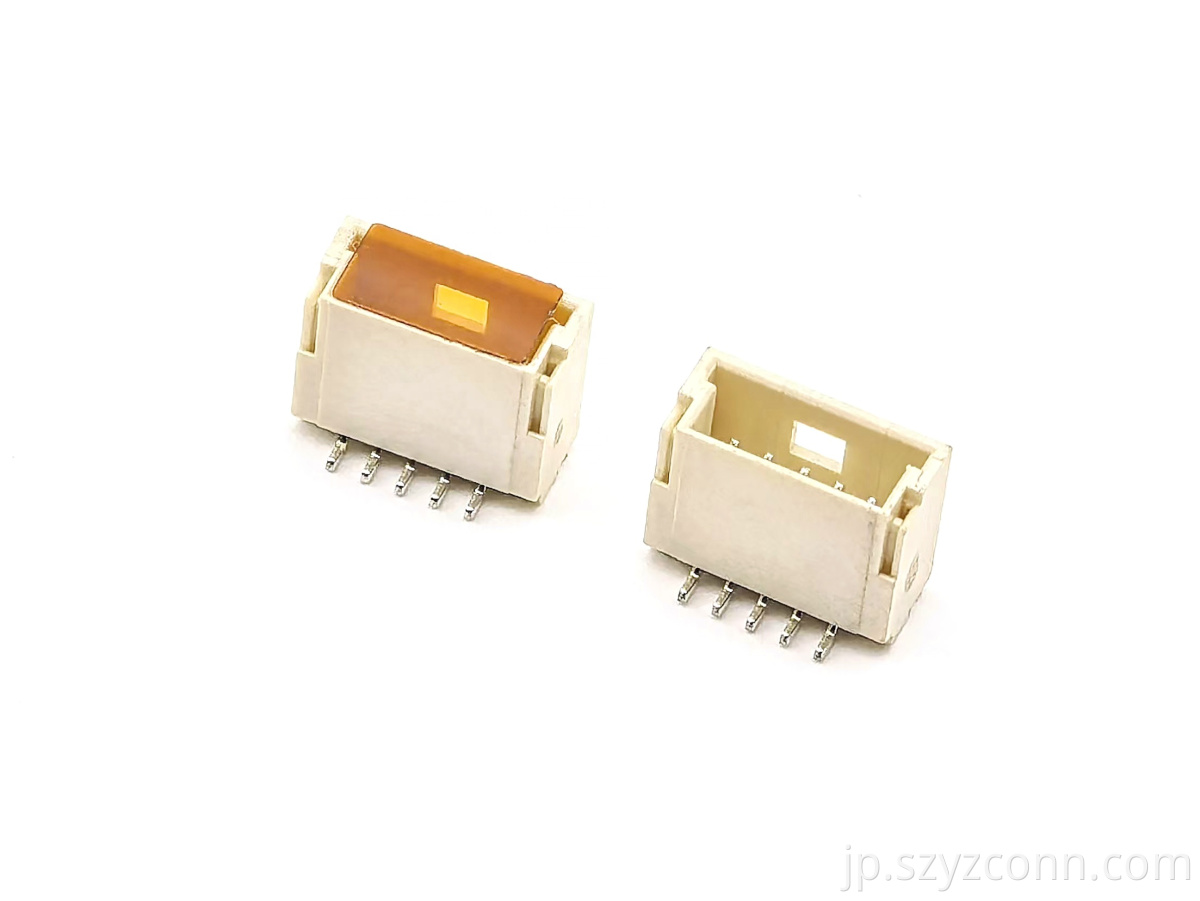

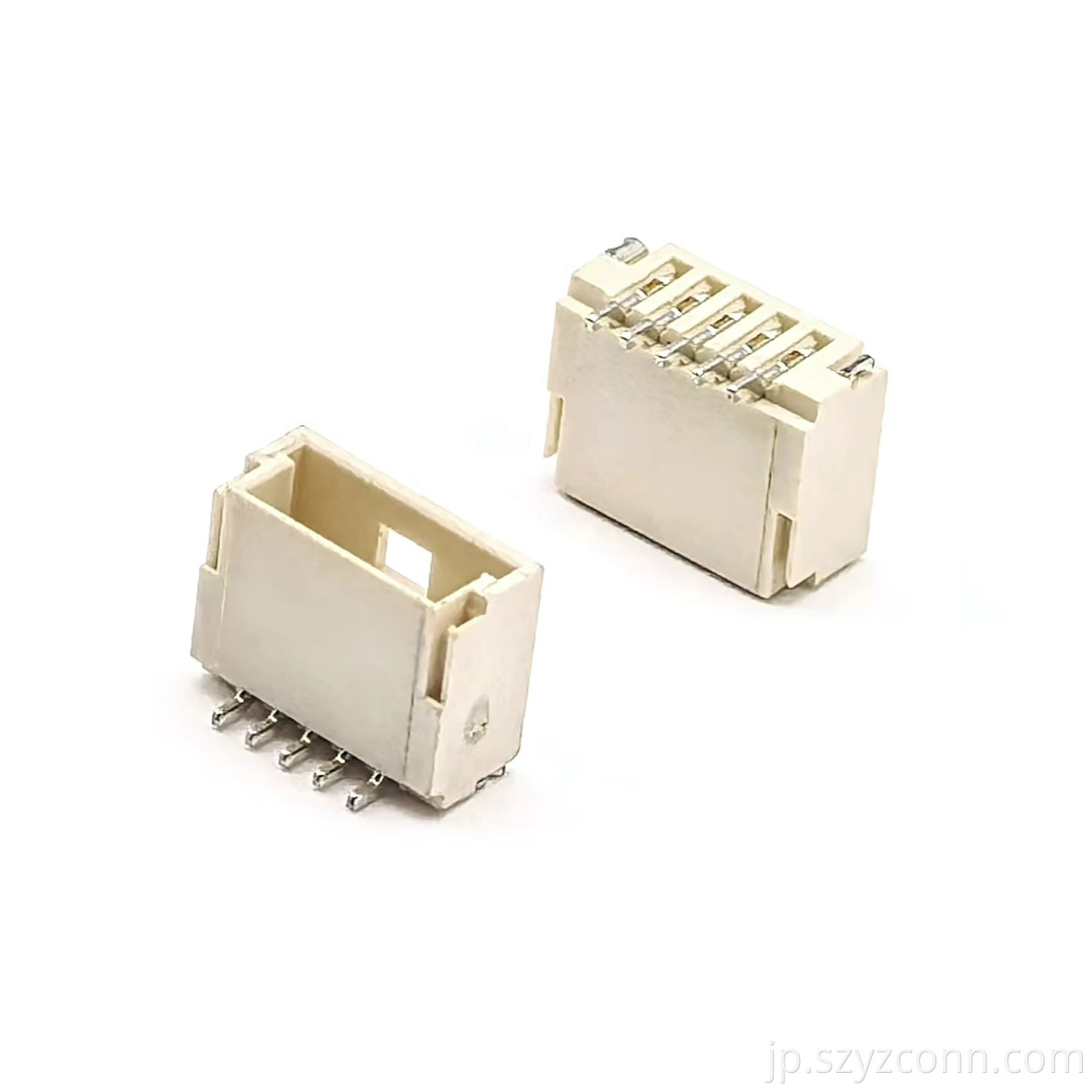

PH1.0mm WAFERピンヘッダコネクタ 5P

1. コンパクトな1.0mmピッチで省スペースの基板設計が可能

PH1.0mm ウェハピンヘッダー 5p は、PCB スペースが狭く、より小型の接続レイアウトが必要なアプリケーション向けに作られています。 1.0mmピッチ、5極のコネクタなので、組み立てが煩雑になることなく、接続面積をコンパクトに抑えられます。小型の電子基板、制御モジュール、およびスペースを慎重に使用する必要があるその他の製品に適しています。

また、SMT 設計により、自動 PCB アセンブリ中のコネクタの作業が容易になります。大型のコネクタで余分な基板スペースを占有するのではなく、この狭ピッチ オプションにより、設計者は接続エリアの周囲により多くのスペースを確保できます。コンパクトな [ウェハ ピン ヘッダー] が必要なプロジェクトの場合、PCB レイアウトと嵌合コンポーネントを一致させるときに 1.0mm ピッチを考慮する価値があります。

2. 実用的なPCB接続用の5ピンピンヘッダー

PH1.0mm ウェハー ピン ヘッダー コネクタ smt は、基板対基板または基板対ワイヤ接続アプリケーション向けの 5 ピン構成を備えています。ピンヘッダー構造はシンプルで分かりやすく、部品の選択や組み立てに役立ちます。小型 PCB の場合、ピン数とピッチが適切であると、全体のレイアウトに顕著な違いが生じる可能性があります。

このコネクタは、適切なハウジングおよび端子と組み合わせて使用​​して、完全なワイヤ接続を構築することもできます。 【ウエハハウジング端子】を選ぶ際には、端子単体で見るのではなく、適合寸法や接点配列を確認することが重要です。これは、最終組み立て時の互換性の問題を回避するのに役立ちます。

3. 効率的なSMT生産のためのリール包装

PH1.0mm ウェハ ハウジング コネクタ smtはリール パッケージで提供され、最小梱包数量は 100 個です。リール包装は、生産中に部品を連続的に供給できるため、自動 SMT 装置を使用するお客様にとって便利です。これは、定期的なバッチで同じコネクタが必要な場合に特に便利です。

製品バッチは10068(Small) 、コネクタは縦置きピンヘッダタイプです。出荷場所は深センなので、深センの製造エリアから供給されるコネクタ製品を必要とする顧客にとって便利です。 【ウエハ端子を購入】をご検討の場合は、ご注文前にピッチ、ピン数、取付方法、ハウジングとのマッチングを比較していただけます。

製品仕様

深セン揚山電子を選ぶ理由

Shenzhen Yangzhan Electronics (YZTECH Electronics) は、2014 年以来、精密コネクタ、産業用端子台、ケーブル アセンブリに重点を置いてコネクタ業界に取り組んでいます。同社は台湾企業と緊密に連携しており、日本、ドイツ、台湾の生産設備や検査設備を導入している。同社は、プラスチックおよび金属端子の金型開発から加工、組立まで、コネクタ製造のさまざまな段階をサポートできます。

PH1.0mm ウェーハ ピン ヘッダー コネクタ 5P などの製品では、PCB 組み立て時に小さな寸法と正確なコンポーネントのマッチングが重要です。 Yangzhan Electronics は、品質を重視した製造プロセスに従い、研究開発、製造、加工、販売、サービスをカバーするサポートを提供します。適合する[ハウジングコネクタ]をお探しのお客様は、生産前に必要な構造や用途についてチームと話し合うこともできるため、適切な接続ソリューションを構築しやすくなります。
