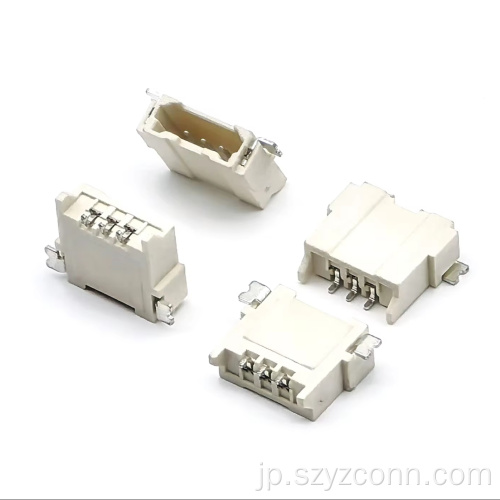

1.25mm ウェハーピンヘッダーコネクタ SMT タイプ

1.25mmピッチできれいなPCB接続を実現

1.25mm ウェハー ピン ヘッダー コネクタ SMT タイプは、超狭ピッチを使用せずにコンパクトな接続を必要とする PCB アセンブリ向けに設計されています。 1.25 mm の間隔により、コネクタの設置面積を比較的小さく保ちながら、コンタクトのレイアウトが明確になります。

SMT 実装形式により、表面実装アセンブリ中にコネクタを PCB に直接配置できます。 1.25mm ウェハー ピン ヘッダーの水平 SMTオプションをお探しの場合は、生産前に PCB レイアウトに対して取り付け方向を確認する必要があります。嵌合構造やケーブル配置に応じて、適切なウエハハウジングターミナルを選択することもできます。

錫メッキリン青銅接点

接点はリン青銅製で錫メッキ仕上げです。定格電流は 1A、定格電圧は 150V であるため、設計者は電子アセンブリのコネクタを選択する際に、明確な電気的制限を考慮する必要があります。

このモデルの注目すべき仕様の 1 つは、動作温度範囲が -25°C ～ +130°C であることです。この広い温度範囲は、コネクタがより高い動作温度にさらされる可能性がある機器に役立ちます。 SMT 1.25mm ウェハー ピン ヘッダー コネクタを比較する場合、コンタクトの材質とメッキとともに温度定格をチェックすることが合理的です。

一貫したSMT供給のためのリールパッケージング

コネクタはリール パッケージで提供され、最小梱包数量は 100 個です。この形式は、自動化された SMT アセンブリに便利であり、また、生産チームが定期的な製造作業中にコンポーネントを整理しておくことが容易になります。

製品のロット番号は 12538 で、注文の識別と生産の追跡に使用できます。 1.25mm ウェハ ハウジング コネクタ 3p を比較する場合、このモデルに提供される仕様には位置数が記載されていないため、注文前に製品図面で正確なピン数を確認する必要があります。その他の関連製品については、端子オプションを比較する際にウエハ端子を購入することができ、嵌合側に適したハウジング コネクタを選択できます。

製品仕様

深セン揚山電子を選ぶ理由?

YZTECH Electronics としても知られる Yangzhan Electronics は 2014 年に設立され、精密コネクタ、産業用端子台、ケーブル アセンブリに重点を置いています。当社は製品開発、金型、加工、組立、検査、販売、サービスをカバーしており、開発の初期段階から通常の生産までお客様をサポ​​ートしています。

1.25mm SMT コネクタの場合、ピッチ、コンタクト メッキ、温度範囲、組み立て方法などの細部はすべて実際の PCB 設計と一致する必要があります。 YZTECH Electronics は、日本、ドイツ、台湾の生産設備および検査設備を使用し、プラスチックおよび金属の端子工具や最終組み立てをサポートしています。関連するウェーハ ピン ヘッダー コネクタをお探しのお客様は、深センを拠点とするチームとさまざまな接続構造や生産要件について話し合うことができます。
