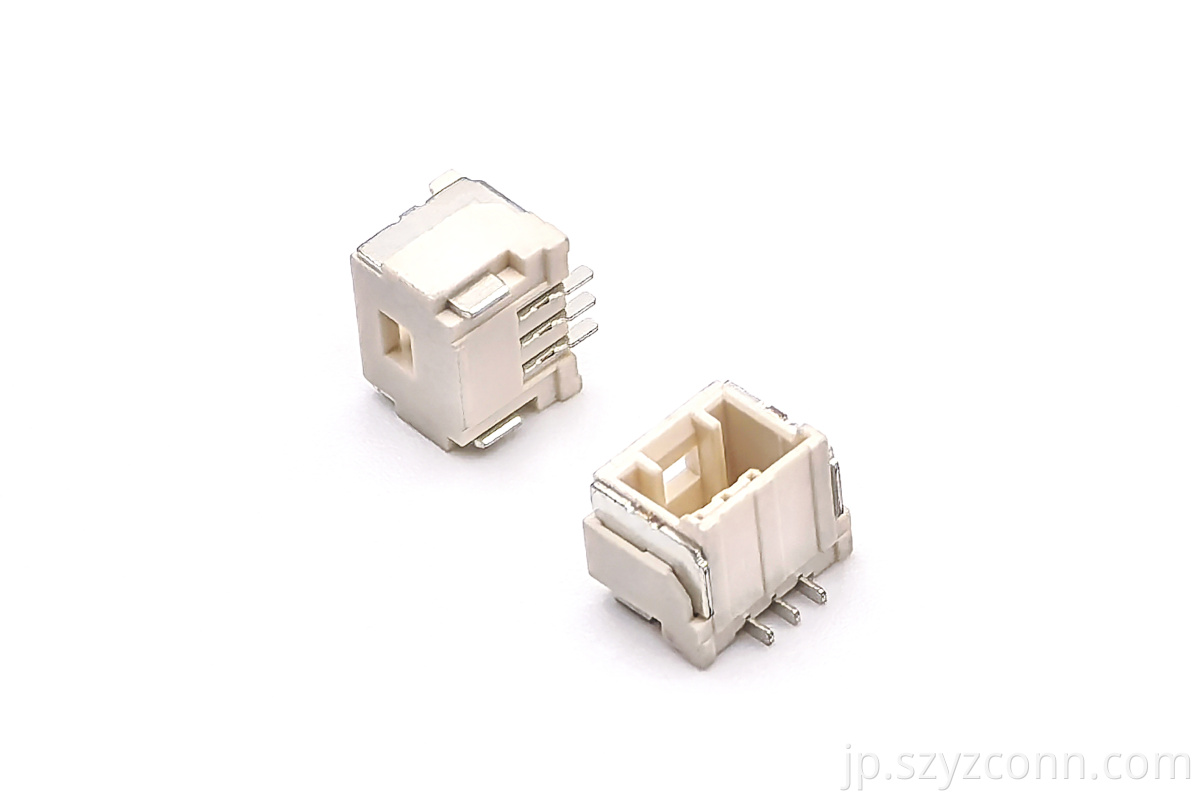

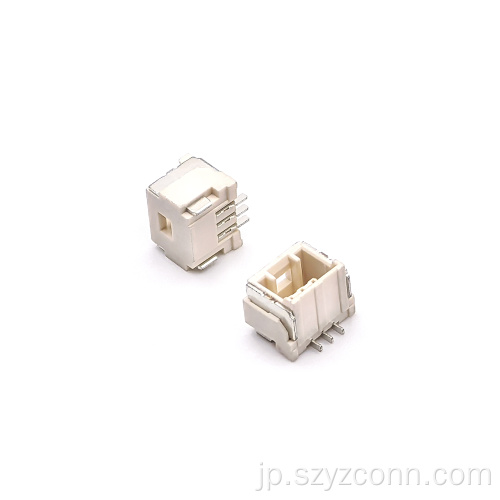

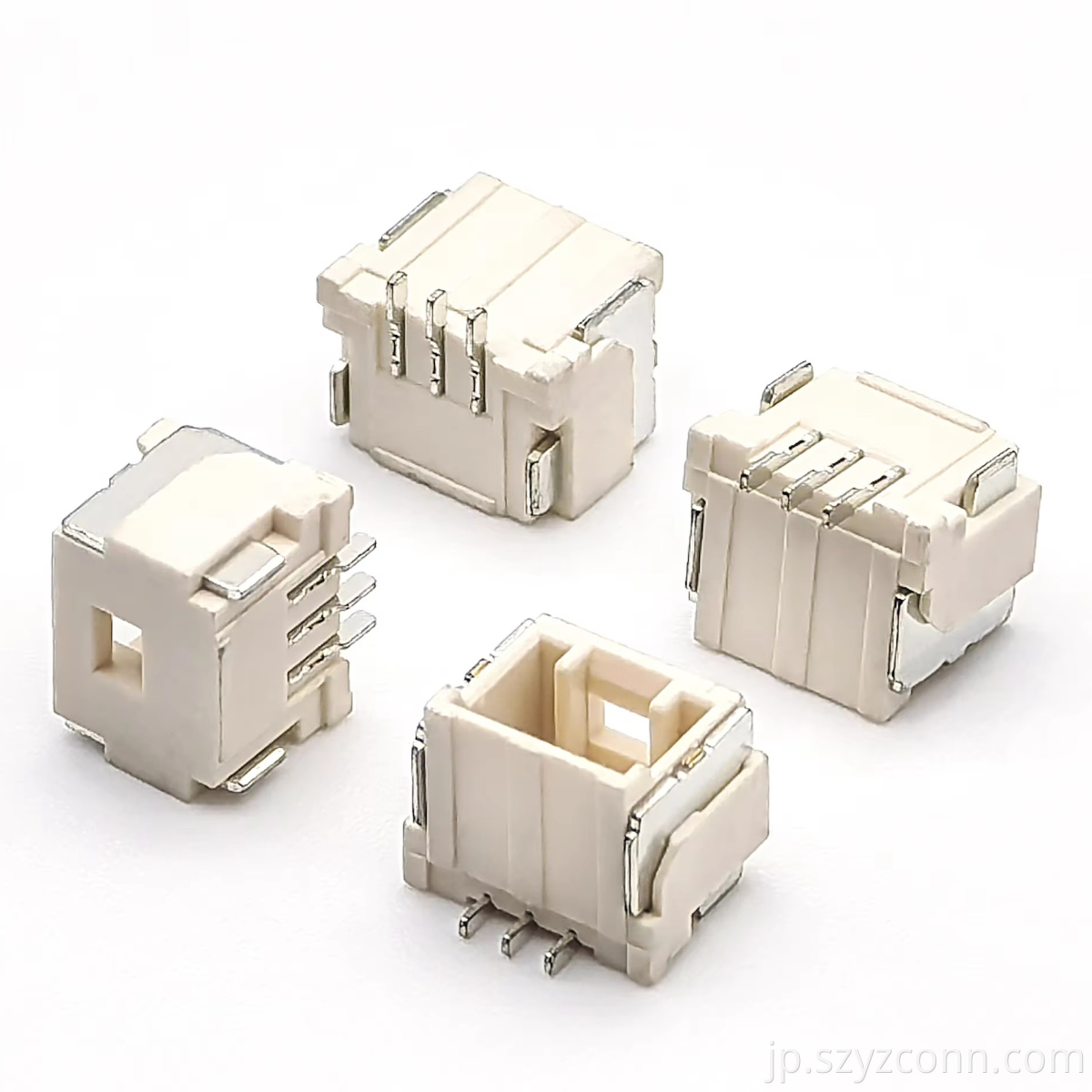

1.5mmピッチウェーハ自動車グレードピンヘッダー

車載PCBアプリケーション向けの1.5mmピッチ

1.5mm ピッチ ウェーハ自動車グレード ピン ヘッダーは、極度に狭いピッチにすることなくコンパクトな基板接続を必要とする車載電子機器向けに設計されています。 1.5 mm の間隔により、コンタクトは実用的なレイアウトとなり、コネクタの周囲にもう少し余裕がある PCB アセンブリに適しています。

コネクタは SMD 実装形式を使用しており、定格は 100V で 1A です。自動車プロジェクト用の1.5 mm ウェハー ピン ヘッダー PA9T を比較する場合は、材料仕様が注文される実際のバージョンと一致する必要があるため、最終図面と照らし合わせてハウジングの材料を必ず確認してください。このモデル自体はリン青銅接点と錫メッキを仕様としています。

安定した基板接続のためのリン青銅接点

接点はリン青銅に錫メッキを施したものです。この組み合わせは基板レベルのコネクタで一般的に使用されており、接触材料とはんだ付け性能の両方を考慮する必要がある場合にメーカーに簡単な選択肢を提供します。

動作温度範囲は -25°C ～ +105°C で、動作中に顕著な温度変化が見られる可能性のある車両の電子アセンブリに役立ちます。 1.5 mm ウェハー ピン ヘッダー コネクタを購入するお客様は、コネクタを PCB に適合させる前に、電流定格、電圧定格、接触仕上げ、および温度範囲を一緒にチェックできます。

生産用SMDリールパッケージング

このモデルは、最小梱包数量 100 個のリール梱包で提供されます。自動 SMT アセンブリを実行しているお客様は、リール パッケージを使用することで、通常の生産プロセスの一部としてコンポーネントを簡単に取り扱うことができます。

車載グレードの設計は、取り付け方法と動作温度の両方が重要となる PCB 接続アプリケーションを対象としています。 1.5mm ウェハ ハウジング コネクタ smtをお探しの場合は、1.5mm ピッチとともに PCB のフットプリントと嵌合構造を確認する必要があります。必要な嵌合配置に応じて適合するウェハ ハウジング ターミナルを選択でき、購入したウェハ ターミナルは関連部品を比較する際の参考として使用できます。

製品仕様

深セン揚山電子を選ぶ理由?

YZTECH Electronics としても知られる Yangzhan Electronics は 2014 年に設立され、精密コネクタ、産業用端子台、ケーブル アセンブリに重点を置いています。同社は製品開発、ツーリング、製造、組立、検査、販売、サービスをサポートしており、顧客がコネクタ プロジェクトのさまざまな段階を通じて 1 つのサプライヤーと協力できるようにしています。

自動車用コネクタ プロジェクトの場合、ピッチ、接点材質、めっき、温度範囲、SMT 実装などの詳細が実際の用途に一致する必要があります。 YZTECH Electronics は、日本、ドイツ、台湾の生産設備および検査設備を使用し、プラスチックおよび金属端子工具から最終組み立てまでサポートを提供します。関連するハウジング コネクタ製品またはウェハー ピン ヘッダー コネクタをお探しのお客様は、深センを拠点とするチームとさまざまな構造や仕様について話し合うこともできます。
