PH1.25mmウェハピンヘッダー横型SMTタイプ

最新の価格を取得する

お支払い方法の種類:	L/C,T/T,D/P,Paypal,others
インコタームズ:	Express Delivery
最小注文数:	1000 Piece/Pieces
輸送方法:	Ocean,Land,Air,Express
ポート:	Shenzhen

Option:

Ivory 1-core 4P

今連絡する

製品の説明

製品の属性

モデル: B12506-4AWB

ブランド: YZTECH

Origin: 中国

認証: ISO9001:2015

種: 端子コネクタ

パッケージ: テープ＆リール（TR）

供給タイプ: 元のメーカー

原産地: 中国

梱包と配送

販売単位	:	Piece/Pieces
パッケージ型式	:	リール&ボックス包装

The file is encrypted. Please fill in the following information to continue accessing it

製品の説明

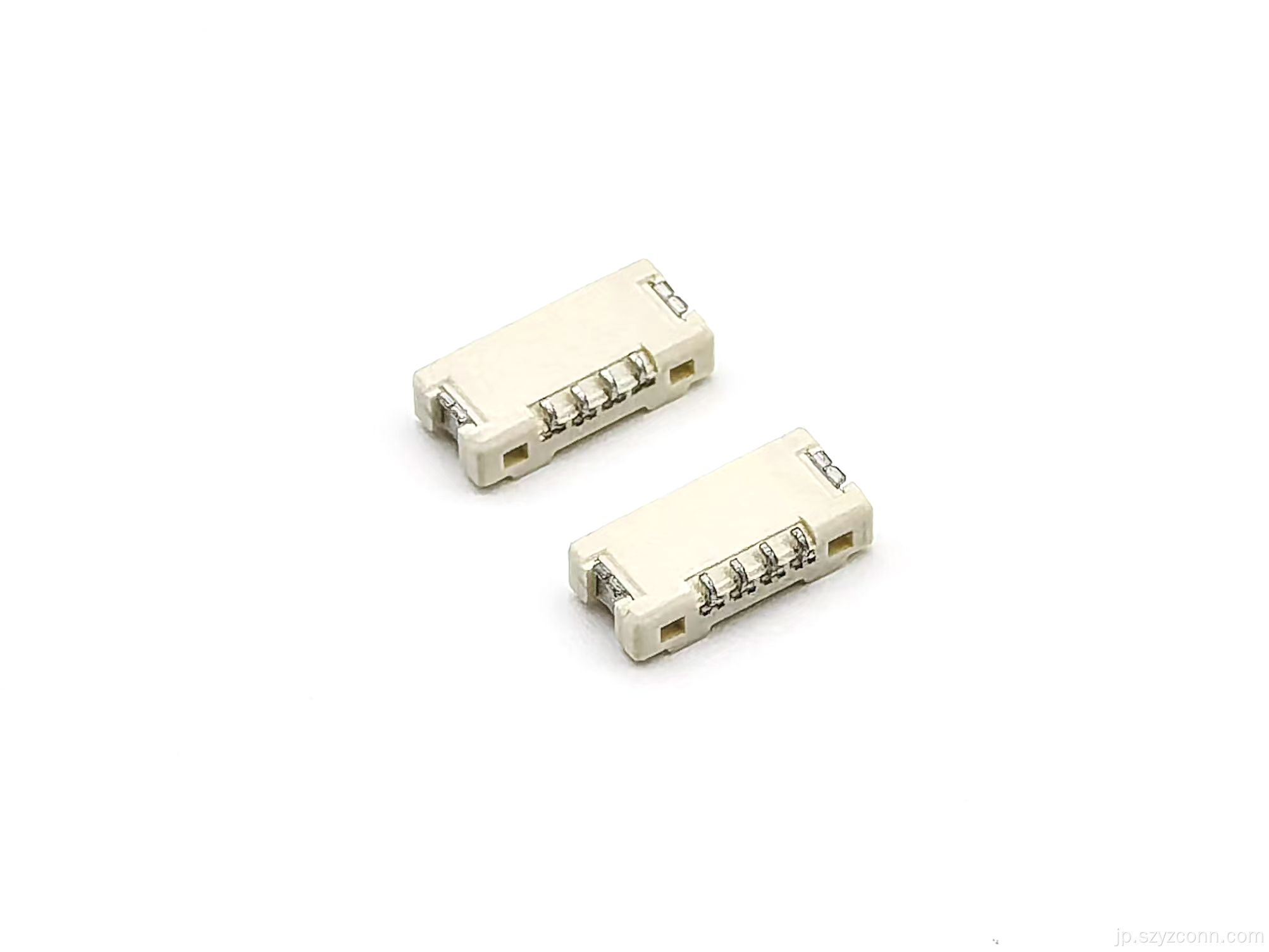

PH1.25mmウェハピンヘッダー横型SMTタイプ

YZTECH PH1.25mm ウェハーピンヘッダー水平 SMT タイプは、垂直方向のクリアランスが重要なスペースに制約のある設計に合わせて調整された、精密設計の接続を提供します。この単列 4 極オス PH1.25mm ウェハピンヘッダーコネクタは、嵌合インターフェイスを PCB と平行に揃える水平方向の配置を特徴とし、堅牢な電気的性能を維持しながらアセンブリの高さを最小限に抑えます。錫で均一にメッキされたリン青銅接点で構成されており、1A の電流と 125V の電圧定格をサポートし、信頼性の高い信号の整合性を保証します。高性能 LCP ハウジングは、優れた熱安定性と機械的弾性を備え、-25°C ～ +85°C で確実に動作し、反りや変形を起こすことなく高温リフローはんだ付けに耐えます。

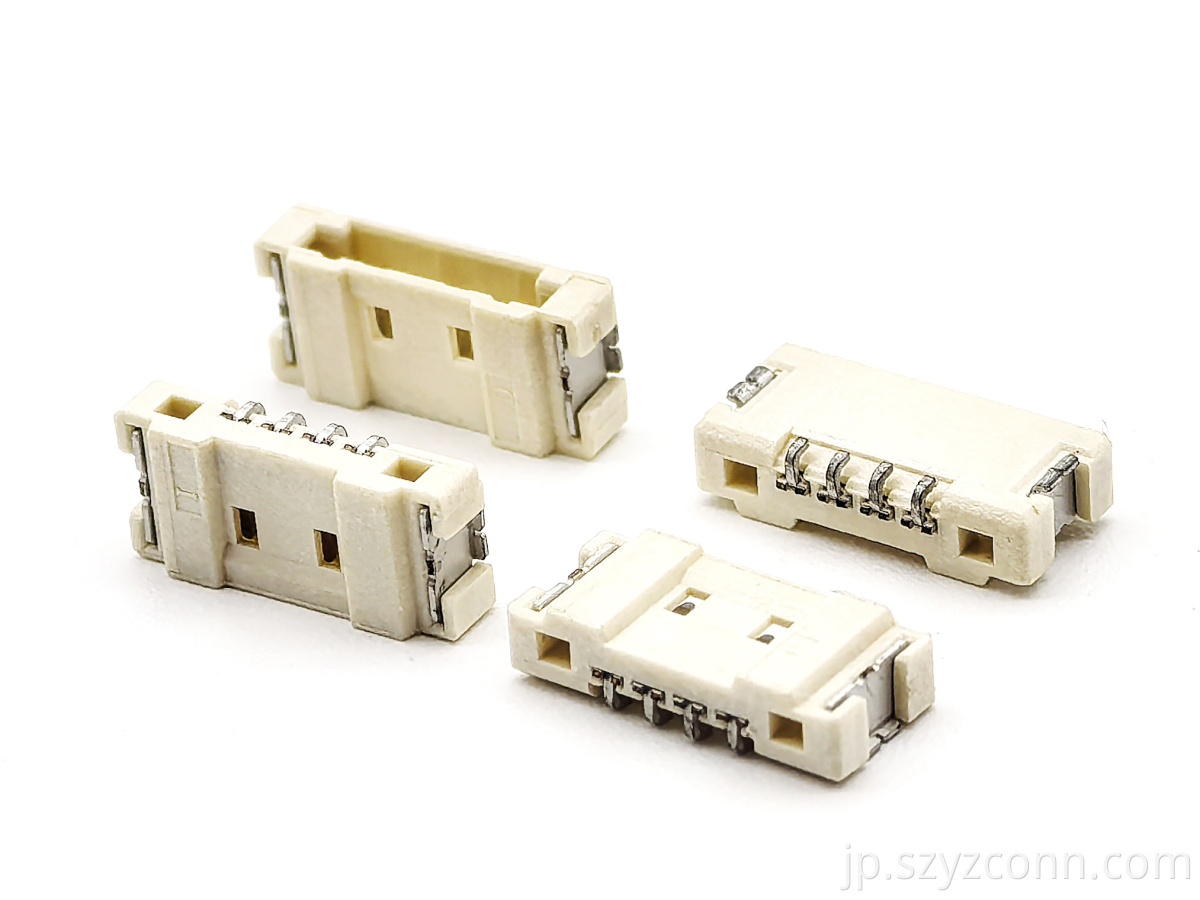

PH1.25mm Wafer Horizontal SMT Type Pin header Connector 4P

SMT 生産ラインへのシームレスな統合を目的として設計されたこの PH1.25 mm ウェハピンヘッダーには、高速ピックアンドプレース操作中に一貫したはんだ接合の信頼性を確保するために、精密に設計されたコプラナリティ制御が組み込まれています。LCP 材料の熱応力に対する耐性により反りが最小限に抑えられ、組み立て歩留まりとプロセス効率が向上します。業界標準のリールパッケージで提供され、自動化された機器の互換性をサポートし、手作業を減らし、厳しい品質基準を維持しながらコスト効率の高い大量生産を可能にします。

スペース最適化設計に最適なこの PH1.25mm ウェハーハウジングコネクタは、Bluetooth モジュール、スマートウェアラブル、超薄型クライアントシステム、ポータブルオーディオ機器などの超スリムデバイスに優れています。その薄型アーキテクチャにより内部スペースの利用率が最大化され、従来の垂直コネクタが実用的でない革新的なフォームファクタが可能になります。耐久性と性能を考慮して設計されたこのウェハハウジングターミナルは、電気的または機械的な完全性を損なうことなく、最小限の設置面積を必要とする次世代の電子設計を可能にします。
